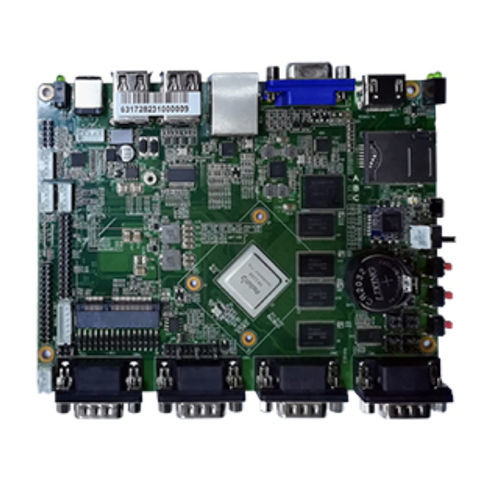

Mini PCIeCPU ボード GEA-6317

ARMQuad Core Cortex A17Rockchip RK3399 SoC

1*GbE LAN、5*USB HDMI、VGA、LVDSディスプレイ ミニPCI-Eモジュールをサポートします、 2W@8Ωアンプ出力 8GB/16GB MLC eMMC サポート12V DC電源入力 メモリ - アーキテクチャ - オンボード2G/1G DDR3 ネットワーク - 3G/4G - Mini-PCIeスロット、ユニコム、モバイル、テレコム3G/4G通信モジュール対応 WIFI & Bluetooth - RTL8723モジュール、IEEE 802.11b/g/n WLAN対応 ブルートゥース4.0デュアルモード、同期LE & BR機能 H/Wモニタリング - ウォッチドッグタイマー - 0~255秒、ウォッチドッグプログラム提供 ストレージ - EMMC - 16G/8G eMMC MLC SSD 拡張ストレージ - TFカードソケット サポートブートアップ機能 I/O - シリアルポート - COM0 デバッグシリアルポート Pin9 は +5V/12V@1A をサポート (ジャンパ設定) USB - 1*USB OTG、ソフトウェアプログラミング用 5*USBホスト CON1 - 1ウェイI2Cコネクタ/1ウェイSPIコネクタ 1ウェイPWM出力 12ウェイGPIO、および電源、GND キー - ボリューム+/-。 設定可能 オーディオ - 2W@8Ωアンプ出力 ラインアウト/MIC SIMカードスロット - ドロアカードスロット SDカードソケット - システム起動とデータ保存に使用されるポップアウトカードスロット MiniPCIE - USB信号デバイスのみサポート LED - パワーインジケータ/ディスクインジケータ/WIFIインジケータ/3Gインジケータ ディスプレイ - HDMI - HDMI1.4A、最大解像度：2K、サポートオーディオ出力 LVDS デュアルチャンネル24ビット、最大解像度：2K、バックライトINVORTコネクタ PWM輝度調整対応 VGA - 最大解像度：2K 電源 - 電源タイプ - DC 12V入力、電源反転および過電圧保護をサポートします。 ダイヤルスイッチ 4ピンフールプルーフ電源コネクタ、4ピン信号多重化、 他の電源コネクタに接続可能 消費電力 - 7.92W（最大） 環境 - 動作温度 - 動作温度 -20°C ~ 70°C 保存温度 - -40°C ~ 80°C 動作湿度 - 0% ~ 90%相対湿度、結露なし 保存湿度 - 0% ~ 90% 相対湿度、結露なし
