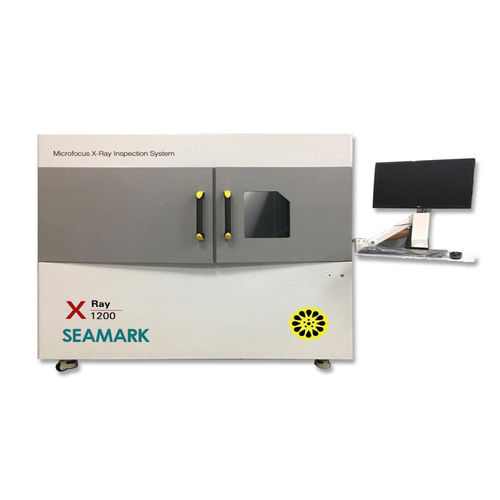

X 線検査装置 X-1200

自動電気産業用プリント基板用

X線検査装置 X-1200 - SMT/Semicon/Solar/ハーネスコネクタ/LED PCB (LED 1200mm用特殊) - 高精細な画像。斜行/ブリッジ/ボイド/コールドハンダ/ボンディングワイヤー - 90KV 5μm の閉鎖した X 線管、長い生命と、自由の維持 - 130万個の高解像度デジタルフラットパネル検出器 - カラー画像ナビゲーション、使いやすい - プログラムの自動検出と自動解析 NG または OK アプリケーション 1) ICパッケージの欠陥検査、例えば、層分離、クラック、ボイド、ラインインテグリティ。 2) チップサイズの測定、ライン曲率の測定、部品のはんだ面積の割合の測定。 3) プリント基板の製造工程で考えられる欠陥：ミスアライメント、はんだブリッジ、オープンなど。 4) SMTハンダショート、コールドハンダ、部品ずれ、ハンダ不足、ハンダボイドの検査と測定。 5) 自動車用ワイヤーハーネスやコネクタで発生する可能性のあるオープン、ショート、接続異常の欠陥検査。 6) プラスチックや金属の内部破裂や中空の検査。 7) 電池の積層均一性、電極溶接検査。 8) 種子、生体材料検査等
