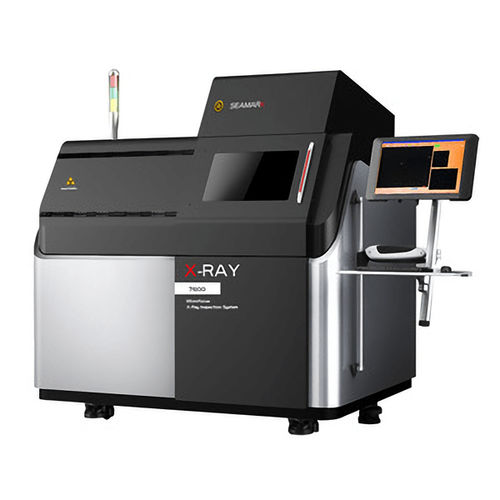

X 線検査装置 X7600

デジタル電気産業用

X線検査装置 X7600 - SMT/セミコン/ソーラー/コネクタ/LED - 高精細な画像。斜行/ブリッジ/ボイド/コールドハンダ/ボンディングワイヤー - 90KV 15μm （任意 130 KV の）閉鎖した X 線管、長い生命時間、自由の維持 - 2.3ミリオンの高分解能デジタルフラットパネル検出器 - 6軸リンケージシステム。 - 60度観測 - プラットフォーム360°回転 - カラールーマージュ ナビゲーション＆マッピング ナビゲーション - モザイク関数のマッピングを行います。(オプション) - スケーラブル3Dモジュール（産業用CTオプション - プログラム可能な検出。(オプション) アプリケーション 1) IC封止の欠陥検査、例えば、層分離、クラック、ボイド、ラインインテグリティ。 2) チップサイズの測定、ライン曲率の測定、部品のはんだ面積の割合の測定。 3) PCB製造工程で発生する可能性のある欠陥（例：ミスアライメント、はんだブリッジ、オープン 4) SMTハンダショート、コールドハンダ、部品ずれ、ハンダ不足、ハンダボイドの検査と測定。 5) 自動車用ワイヤーハーネスやコネクタで発生する可能性のあるオープン、ショート、接続異常の欠陥検査。 6) プラスチックや金属の内部破裂や中空の検査。 7) 電池の積層均一性、電極溶接検査。 8) 種子、生体材料検査等
