UV-Vis検出器 SPD series

光学式フォトダイオード液体用

概要
液体クロマトグラフィー（HPLC、UHPLC）向けのShimadzu製UV‑VISおよびPhotodiode Array（PDA）検出器の概要。SPD-40 / SPD-40V（UV/UV‑Vis）、SPD-30AM（マルチ波長）、SPD-M40、SPD-M30A（PDA）を対象に、感度、直線性、温度制御光学系、交換可能なフローチューブなどを説明します。日常的なHPLCからUHPLC、セミマイクロ、前処理精製までの用途に対応します。

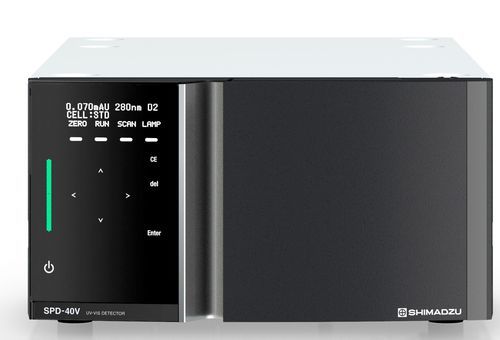

SPD-40 / SPD-40V

• 高感度のUV‑VIS検出器（ノイズ ≤ 4.0 × 10^-6 AU）、広い直線性（最大2.5 AU）。
• SPD-40（UV）：デュアル波長モード、190–700 nm。
• SPD-40V（UV‑Vis）：拡張レンジ190–1000 nm。
• ノイズとドリフトを抑える完全温度制御の光学系とフローチューブ。
• フローチューブIDを内蔵し、メソッドやデータファイルに情報を保存。
• D2およびWランプは使用時間を監視するチップ内蔵。
• HPLC、UHPLC、セミマイクロ、精製用のユーザー交換可能なフローチューブ。

SPD-30AM（マルチ波長検出器）

• 高感度のマルチ波長検出器で、マルチ波長解析の利点と標準UV検出器の使いやすさを両立。
• ノイズレベル0.4 × 10^-6 AUを達成。SR‑Cellによりピーク分散を低減。
• 従来のHPLCおよびUHPLCに対応。オプションの高感度セル（光路長85 mm）で微量成分を検出。
• 温度制御光学系によりベースライン安定性を向上。

SPD-M40（PDA検出器）

• 非常に高い感度（ノイズ ≤ 4.5 × 10^-6 AU）と直線性（最大2.5 AU）により、高濃度試料中の極微量不純物の定量が可能。
• UVカットオフフィルターによりUVによる試料分解を防止。
• セル温度、ランプ、分光器の三重温度制御によりベースライン変動を抑制。
• セルID内蔵および用途に応じた交換可能なフローチューブ群を提供。
• ソフトウェア機能：i‑PDeA II（Intelligent Peak Deconvolution Analysis）、i‑DReC（Intelligent Dynamic Range Extension Calculator）によるデータ品質向上。

SPD-M30A（PDA検出器）

• ノイズレベル約4 × 10^-6 AU。低容量SR‑Cellがバンド拡がりを低減し、高感度とピーク分離を実現。
• 従来のLCから超高速UHPLCまでの分析に対応。オプションの85 mm高感度セルで微量成分検出が可能。
• 温度制御光学系によりベースライン安定性を向上。

用途・ドキュメント
医薬品不純物解析、肥料中の分析、Nexera‑eによるSPD‑M30A適用例などのアプリケーションノート・論文（タイトルと作成日）：
Impurity Analysis in Pharmaceutical Products with the Advanced Photodiode Array Detector SPD-M40 - 2019-04-05
Analysis of Nitrous Acid and Ammonium Thiocyanate in Fertilizers - 2017-01-11
Analysis of Kakkonto by Nexera-e and SPD-M30A Photodiode Array Detector (Part 2) - 2014-09-05

技術文書
ベースライン安定化、TC‑Optics機能、直線性改善に関する技術資料（例）：
Eliminating the Effects of Room Temperature Fluctuations Using the Advanced TC-Optics Function in the SPD-M40 - 2019-08-29
Improved Linearity and Quantification Using the SPD-M40 - 2019-07-18

特長 / 仕様

• 対応モデル：SPD-40、SPD-40V、SPD-30AM、SPD-M40、SPD-M30A。
• ノイズレベル：SPD-40/40V ≤ 4.0 × 10^-6 AU；SPD-M40 ≤ 4.5 × 10^-6 AU；SPD-M30A ≈ 4 × 10^-6 AU；SPD-30AM 0.4 × 10^-6 AU。
• 直線性：モデルにより最大2.5 AU。
• 波長範囲：SPD-40：190–700 nm（デュアル波長）；SPD-40V：190–1000 nm。
• 光学系：完全温度制御の光学系とフローチューブ；PDAモデルはランプと分光器の温度制御。
• フローチューブ：HPLC、UHPLC、セミマイクロ、精製用のユーザー交換可能なセル；オプションの85 mm高感度セル。
• SR‑Cell：ピーク分散を低減し分離能を向上。
• セルID内蔵によるメソッド／データのトレーサビリティ。
• ランプ監視：D2およびWに使用時間チップ搭載。
• 試料保護：UVカットオフフィルター（SPD-M40）。
• ソフトウェア：i‑PDeA II、i‑DReCによるピーク処理とダイナミックレンジ補正。
