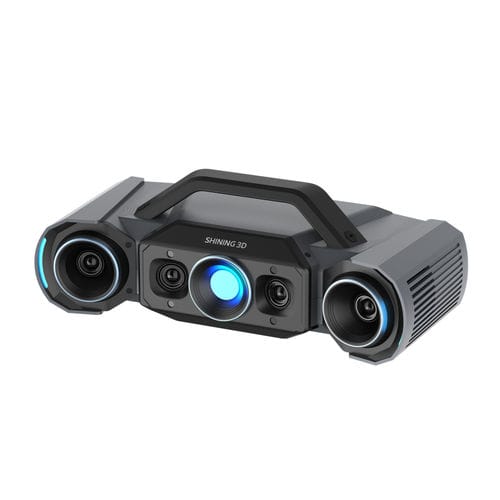

3Dスキャナ OptimScan Q series

測定用検査用シート

Overview
OptimScan Q Series は SHINING 3D による高精度3D検査用スキャナシリーズです。シリーズには OptimScan Q12 と OptimScan Q9 の2モデルがあります。主な機能は、デュアルスキャン範囲、Monocular-Stereo Fusion（MSF）、複数の露光モード、および1秒未満のワンショット撮影です。

Key Features

• ワンクリックで切替可能なデュアルスキャン範囲
• Monocular-Stereo Fusion（MSF）によりデータの被覆率を向上し、複雑形状でのデータ整合性を改善
• 複数の露光モードとインテリジェント自動露光により多様な表面状態に対応
• 1秒未満のワンショット撮影；高速取得と処理を実現するデュアルチップ内蔵の計算モジュール
• 細かな表面特徴を捉える高解像度カメラ4台を搭載
• 繰返し精度は0.005 mmまで検証、ISO 10360-13 に準拠して認証

Reliable High Performance
強力なハードウェアモジュールと高度な3D再構成アルゴリズムを組み合わせ、メトロロジー級の再現性のある結果を提供します。QシリーズはISO 17025認定の精度試験ラボでの検証により高い精度を達成しており、幅広い産業用検査タスクに適しています。

Dual Scan Range — Operation
大範囲：430 × 300 mm
小範囲：160 × 110 mm
異なる範囲で取得したスキャンデータはソフトウェアで融合でき、効率と詳細のバランスを取れます。

Monocular-Stereo Fusion (MSF)
MSFはデータの被覆率を高め、特に部品の角や継ぎ目などの取りにくい箇所でスキャンデータの整合性を向上させます。

Multiple Exposure & Speed
高速な画像取得と効率的な処理を可能にするデュアルチップ計算モジュールを搭載。各ショットは1秒未満で高解像度の密な点群を取得します。インテリジェント自動露光によりスキャン時間を短縮し、異なる表面でも一貫した結果を実現します。

Versatility & Deployment Modes
OptimScan Q システムは小型で手持ちスキャンが容易です。固定トライポッドと自動ターンテーブルを用いた半自動運用をサポート（構成例では最大20 kgの自動ターンテーブルによる高スループットを参照）し、ロボット統合による完全自動の繰返し検査にも対応します。オプションの自動デュアルアクシスターンテーブル（アクセサリ）は、多角度の自動スキャンを可能にし、アクセサリ仕様では最大3 kgの搭載容量と記載されています。

Automated Inspection Workflow

• パスティーチング
• 自動3D測定
• 自動3D検査
• 自動レポート生成

Applications

• 部品寸法検査（GD&T）— エンジンブロック、トランスミッションハウジング、タービンブレード、ブレーキ部品などの精密機械部品
• プレス部品・板金の品質管理 — しわ、亀裂、ばね戻りの検出に向けたフルサイズ検査
• 金型開発・修理 — すり減った金型のスキャンによるリバースエンジニアリングとリマニュファクチャの指針提供
• ロボット統合による自動化ライン検査 — リアルタイム検査レポートと生産トレンドの監視

Software Compatibility & Inspection Functions
プロフェッショナルなワークフロー向けの検査・リバースエンジニアリングツールと互換性があります。ソフトウェア機能は、比較、断面、フィーチャー、寸法公差、ゲージ、レポーティング、クイック測定など多様な検査要件をサポートします。

Certifications & Acceptance Test
システムは CE、FCC、ROHS、WEEE、KC、FDA、UKCA、IP50、TELEC、TiSAX などの業界認証を取得しています。受入試験：ISO 10360-13（ISO 17025 認定の精度ラボで検証）。

Technical specifications

• Product Type: OptimScan Q12, OptimScan Q9
• Field of View (FOV): 大範囲：430 × 300 mm；小範囲：160 × 110 mm
• Accuracy: 大範囲：0.015 mm；小範囲：0.005 mm
• Point distance: OptimScan Q12 — 大範囲：0.10 mm；小範囲：0.04 mm。OptimScan Q9 — 大範囲：0.11 mm；小範囲：0.05 mm
• Working distance: 大範囲：590 mm；小範囲：210 mm
• Depth of field: 大範囲：300 mm；小範囲：60 mm
• Resolution: OptimScan Q12: 4 × 12.3 MP；OptimScan Q9: 4 × 9 MP
• Light Source: Blue LED
• Weight: 3.5 kg
• Dimensions: 366 × 162 × 132 mm
• Data cable length: 5 m
• Accessories / integration: 三脚、オプションの自動デュアルアクシスターンテーブル、半自動化向けの高荷重ターンテーブルオプション、完全自動化向けのロボット統合に対応
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360-13（ISO 17025 認定の精度ラボで検証）
