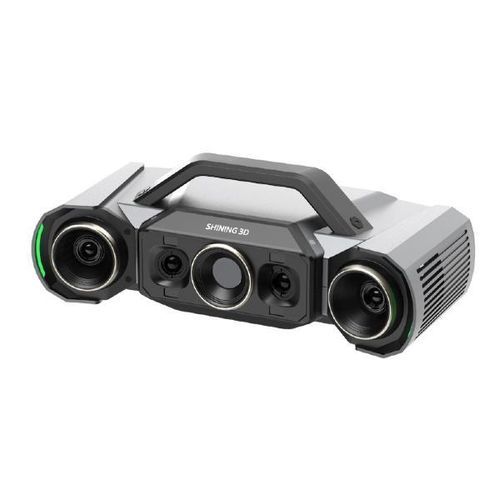

3Dスキャナ OptimScan Q12/Q9 HD

アーム式測定機用形状測定用寸法計測用

製品概要
OptimScan Q12/Q9 HD は、ミクロンレベルの精度と複雑な形状の忠実な取得を目的に設計された高精度3D検査スキャナーです。4台の高解像度カメラと青色LEDグレーティング投影を組み合わせ、密な点群を生成し、計測規格に基づく検証が行われています。

主な特長

• 小レンジで最大 0.004 mm の高精度
• ワンクリックで切替可能なデュアルスキャンレンジ
• Monocular‑Stereo Fusion（MSF）によりカバレッジとデータ整合性を向上
• シングルショット取得：各キャプチャ < 1 s
• ISO/IEC 17025 認定ラボでの VDI/VDE 2634 および ISO 10360 に基づく検証

認証された計測信頼性のある精度
従来のフリンジ投影方式の限界を超える設計で、微細な形状や複雑な表面をミクロンレベルで再現します。校正および受入試験は VDI/VDE 2634 と ISO 10360 に準拠し、ISO/IEC 17025 認定の精度ラボで実施され、トレーサビリティが確保されています。

スキャンレンジの簡単切替
2つのスキャンレンジを瞬時に切替え、ソフトウェアでシームレスに融合して広範囲と高詳細を組み合わせます。

• 大レンジ：220 × 150 mm
• 小レンジ：80 × 50 mm

Monocular‑Stereo Fusion（MSF）
MSF はコーナーや接合部、遮蔽領域でのデータカバーを拡大し、データ整合性を向上させ、追加の走査回数を削減します。

柔軟な動作モード
用途に応じて3つの動作モードを提供：

• 手動：ポータブルでオペレータ制御のスキャン、オンデマンド検査に最適。
• 半自動：固定三脚と自動ターンテーブル（構成により最大 20 kg 対応）で再現性のある検査が可能。
• 完全自動：産業用ロボットと統合して精密かつ反復性のあるライン検査や量産測定に対応。

二軸ターンテーブル（オプション）
オプションの自動二軸ターンテーブルは多角度の自動スキャン（該当アクセサリで最大 3 kg）と、欠損データを補うインテリジェントな追加スキャンを可能にします。システムはデュアルチップ計算プラットフォームを使用し、各キャプチャは < 1 s です。

OptimScan ソフトウェア機能
隠れた費用のない、継続的に更新される強力な OptimScan ソフトウェア。主な機能：

• スキャンテンプレート
• 振動検出
• 温度管理
• 背景カット

SHINING3D Inspect（オプション）
データ取得からレポート作成までのワークフローを簡素化するモジュール式検査ソフトウェア。寸法検査や品質管理に適し、適用時にはトレーサビリティおよび PTB 支援の能力を提供します。

用途

• 部品寸法検査（GD&T）：エンジンブロック、トランスミッションハウジング、タービンブレード、ブレーキ部品などの高精度加工部品。高密度点群を迅速に取得し、公差解析や CAD 比較に使用。
• プレス部品・板金の品質管理：輪郭スキャンによるスプリングバック解析、フルサイズ検査で微小欠陥を検出し金型を最適化。
• 金型開発・修理：摩耗した射出成形・ダイカスト金型をスキャンしてリバースエンジニアリングや再製造の指針を提供。
• ライン内自動検査（ロボット統合）：ロボット搭載スキャンでリアルタイム検査レポートと生産傾向の監視を実現。

互換ソフトウェア

• SHINING3D Inspect（3D検査用）
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro（リバースエンジニアリング用）
• BlueStar Mapping（テクスチャマッピング用）
• Geomagic Design X

仕様 / 技術データ

• 製品種別：OptimScan Q12 HD, OptimScan Q9 HD
• FOV：大レンジ 220 × 150 mm；小レンジ 80 × 50 mm
• 精度：大レンジ 0.01 mm；小レンジ 0.004 mm
• 点間距離：OptimScan Q12 HD — 大：0.054 mm；小：0.02 mm；OptimScan Q9 HD — 大：0.06 mm；小：0.03 mm
• 作業距離：大レンジ 600 mm；小レンジ 200 mm
• 被写界深度：大レンジ 120 mm；小レンジ 30 mm
• 解像度：OptimScan Q12 HD：4 × 12.3 MP；OptimScan Q9 HD：4 × 9 MP
• 光源：青色LED（グリッドパターン）
• 重量：3.6 kg
• 寸法：366 × 162 × 132 mm
• データケーブル長：5 m
• 認証：CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• 受入試験：VDI/VDE 2634 Part 2 & ISO 10360（ISO/IEC 17025 認定精度ラボで試験済み）
