3Dスキャナー EinScan Trak

レーザー自動車産業用携帯型

製品概要

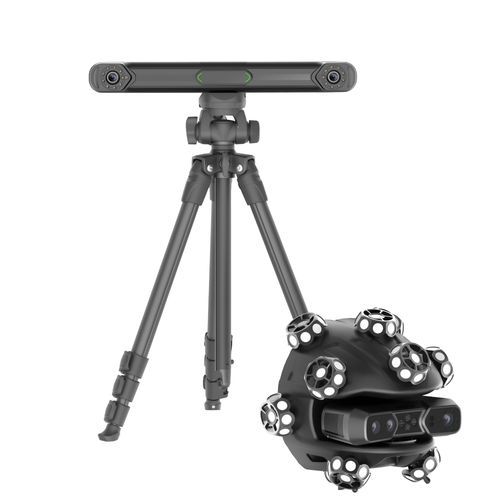

EinScan Trak は、プロフェッショナル向けのワイヤレス・マーカーレス3Dトラッキングおよびスキャンシステムです。ステーショナリートラッカーと着脱式の球状スキャナを組み合わせ、ハンドヘルドモードにより大容量の対象物から細部まで取得可能です。複数レーザーモードと5MPテクスチャカメラを搭載しています。

主な特徴

• トラッキングモードとポータブル（ハンドヘルド）モードのデュアルモード、シームレスな切替
• 最大15 m³の大容量トラッキングボリューム内でのマーカーレス無線3Dスキャン
• レーザー構成：38 + 7 + 1 ライン（19+19 交差、7 平行、1 単一）
• 高精細な色取得が可能な5MPテクスチャカメラ

Trak in, Markers out
EinScan Trak は外部マーカーを貼付せずに可搬式のプロ向けスキャンを可能にし、リバースエンジニアリング、文化財保存、自動車カスタマイズ、大型対象物のデジタル化に適しています。

1台で2つの作業モード
着脱式スキャナにより、広範囲向けのトラッキングモードと狭所や細部向けのハンドヘルドモードを切り替え可能。較正は簡便で、リアルタイム切替と異なるモード・解像度のスマート統合に対応します。

ワイヤレスによる作業効率化
Wi‑Fi 6 モジュールと専用LAN（ルーター付属）により完全ワイヤレス運用を実現。起動時の自動ペアリング、ホットスワップ対応バッテリで現場作業を延長でき、最大15 m³のトラッキングボリュームを提供します。

あらゆる状況でのマーカーレス3Dスキャン

• マーカーレス追跡：球状モジュール内蔵の反射マーカーによりトラッカーがスキャナ位置をリアルタイムで精密に追跡。
• ハンドヘルドモードのマーカーレスレーザースキャン：ディテールの多い表面でもマーカー不要で滑らかなスキャンを実現。

多様な用途に対応する3つのスキャンモード

• 19 + 19 の交差レーザーライン：大物に適した高速モード。
• 7 平行レーザーライン：シャープなエッジやラインを取得する詳細モード（自動車部品に適合）。
• 単一レーザーライン：直径‑深さ比1:4の深いポケットなど細部取得向け。

あらゆる作業に適応

• 材質対応：黒色や反射面にも有効でデータ欠損を最小化。
• 環境適応性：屋内外で信頼できるスキャンを実行、屋外光照度110,000 luxまで対応。

高精細・実色再現
内蔵の5MPテクスチャカメラは物体の色と材質詳細を正確に記録し、文化財や可視化、研究用途に適します。

リバースエンジニアリング向け
EXModel 系ソフトでメッシュからCADへのワークフローを加速し、プロ仕様のCADモデル作成を支援します。

計測用途
EXMeasure は EinScan Trak と連携し、寸法解析や検査ワークフローに対応します。

アクセサリ Pro Kit
スキャン品質とトラッキング安定性を向上させるプロ用アクセサリセット（例）：

• 6 mm 磁気マーカーボール
• 粘着式マーカー
• マーカーカード
• 固定用カラム
• 300 mm ターンテーブル

ソフトウェアとワークフロー機能
EXScan Trak ソフトは異なるモード・解像度のスマートマージ、リアルタイムのレーザー／解像度切替、迅速なデータ編集ツール、リアルタイムフィードバックインターフェースを提供。対応ソフトウェア例：EXMeasure、PolyWorks、Geomagic Control X、EXModel、BlueStar Mapping、Geomagic Design X。

仕様

• 体積測定精度：最大 0.1 mm
• 解像度：0.05 ～ 10 mm
• スキャン速度：2,630,000 点/s
• レーザーライン：38 + 7 + 1（19+19 交差；7 平行；1 単一）
• 最大視野：トラッキングモード 4796 x 4174 mm @ 4000 mm；ハンドヘルドモード 547 x 463 mm @ 500 mm
• サポートトラッキングボリューム：最大 15 m³
• テクスチャカメラ：5 MP
• 質量：Tracker 1.02 kg；球状スキャナ 1.46 kg；ハンドスキャナ 0.48 kg
• バッテリ：ワイヤレス動作最大 5.5 時間；ホットスワップ対応
• 3D 形式：STL、OBJ、PLY、3MF、ASC
• 認証：CE、FCC、RoHS、WEEE、FDA、SRRC、IP50
