水用冷却器

蒸気冷蔵用熱回収システム用

概要

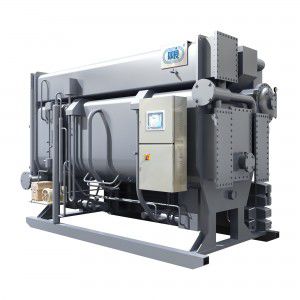

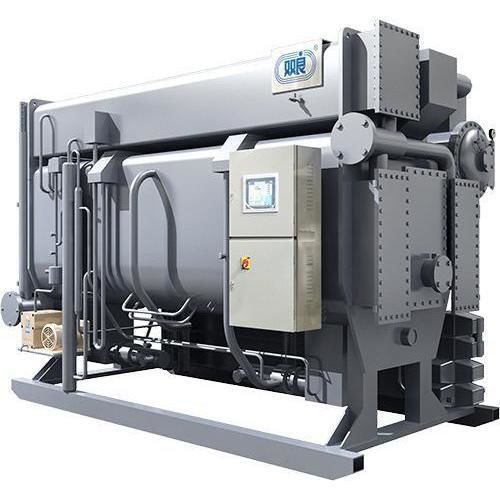

蒸気式臭化リチウム吸収式冷凍機は、飽和蒸気を動力とし、吸収剤に臭化リチウム溶液、冷媒に水を用いる大型の産業用冷却ユニットです。蒸気が利用可能な設備で電力消費と運転コストを低減し、ピーク・バレーの負荷変動を平準化します。

製品情報
適合する蒸気：飽和蒸気 0〜8 bar (G)、通常はプラントの低圧（LP）または中圧（MP）蒸気を想定。低コストの蒸気源（WHRB/HRSGの廃熱蒸気、工程抽出蒸気）を推奨します。蒸気の熱グレードにより以下の2タイプがあります：

• 蒸気作動式二重効果臭化リチウム吸収式冷凍機：飽和蒸気圧範囲 2.5〜8 bar (G)、高いエネルギー効率でCOP最大約1.55。
• 蒸気作動式単効果臭化リチウム吸収式冷凍機：飽和蒸気圧範囲 0〜2.5 bar (G)、二重効果よりCOPは低いが低位熱源に適用しやすく、約100 ℃の蒸気を再利用可能。

機能
0 ℃以上の冷水を供給し、空調（HVAC）やプロセス冷却、産業用途に適します。

容量範囲
233〜11,630 kW (20〜1000×10^4 kcal/h)。

駆動源
飽和蒸気 0〜8 bar (G)。推奨：LP/MP蒸気、WHRB/HRSG廃熱蒸気、工程抽出蒸気。

導入事例

• PT. Riau Andalan Pulp & Paper（インドネシア）：蒸気作動式LiBr吸収チラー 16台 — 総冷却能力：25,200 USRT。
• Pfizer Asia Pacific（シンガポール）：蒸気作動式二重効果LiBr吸収チラー 3台 — 総冷却能力：2,622 USRT。
• Messe Frankfurt（ドイツ）：蒸気作動式二重効果LiBr吸収チラー 3台 — 総冷却能力：2,559 USRT。

技術仕様

• 製品種別：蒸気作動式臭化リチウム吸収式冷凍機
• 駆動エネルギー：飽和蒸気
• 吸収剤：臭化リチウム溶液
• 冷媒：水
• 適合蒸気圧（全体）：0〜8 bar (G)
• 二重効果：2.5〜8 bar (G); COP 最大約1.55
• 単効果：0〜2.5 bar (G); 低位熱源に適合、蒸気約100 ℃
• 機能：0 ℃以上の冷水を供給（空調・プロセス冷却）
• 容量範囲：233〜11,630 kW (20〜1000×10^4 kcal/h)
• 推奨蒸気源：LP/MP蒸気、WHRB/HRSG廃熱蒸気、工程抽出蒸気
