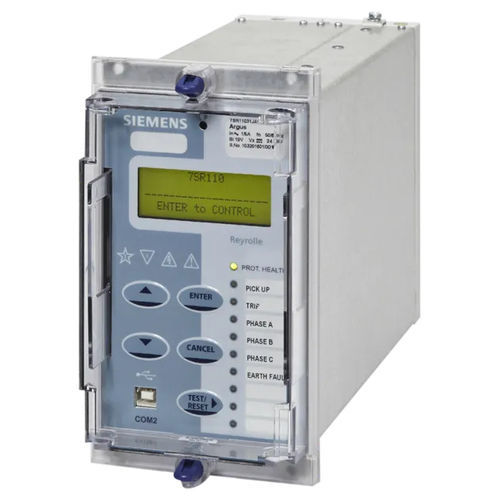

過負荷継電器 Reyrolle 7SR series

漏電位相順序過電流

レイロール 7SR10、7SR11,7SR12,7SR21および7SR22アーガス過電流保護デバイスは、流通および産業用ネットワーク用にフィーダ保護を提供するように特別に設計されています。 特徴 Reyrolle 7SR10 Argus過電流およびアースフォールトリレーは、最新世代のハードウェア技術を使用して開発され、電源、バイナリ入力/バイナリ出力構成、データ通信設備に応じて複数のバリエーションが用意されています。 これらのリレーは、4Uの高さ、サイズ4の撤回不可能なケースに収容され、入出力ロジック、データロギング、およびフォルトレポートが統合された保護、監視、計装および計量を提供します。 リレー機能への通信アクセスは、ローカルPC接続用のフロントUSBポートまたはリモート接続用のリア電気RS485（オプション）ポートを介して行われます。 •冷間負荷ピックアップ (51C) •2つの設定グループ •パスワード保護 — 2レベル •ユーザープログラマブルロジック •自己監視 •回路ブレーカトリップおよびメンテナンスカウンタ 機能保護機能 •導体の破損、負荷アンバランス (46BC) •負位相シーケンス過電流(46NPS) •熱過負荷 (49) •瞬時過電流保護 (50) •瞬時アース障害 (50N/G) •時間遅延過電流保護 (51) •遅延導出/測定されたアース障害保護 (51N/G) •冷負荷ピックアップ (51C) •回路ブレーカー故障 (50BF) •遅延感知性アース断層保護 (51SEF) ・突入抑制 (81HBL2) ・瞬時感度地球断層 (50SEF)
