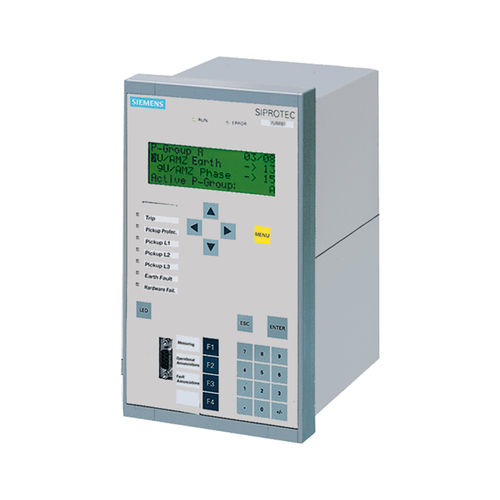

差動リレー SIPROTEC 7SD series

過電圧過負荷超過周波数

SIPROTEC 7SD610および7SD5ライン差動保護は、中電圧および高電圧システムにおけるシングルエンドおよびマルチエンドインフィードによる架線およびケーブルの選択的保護のために特に設計されています。 保護範囲の変圧器および補償コイルも可能である。 SIPROTEC 7SD5は、ライン差動および距離保護の複合デバイスとしても利用できます。 高性能DIGSI 4エンジニアリングツールにより、SIPROTEC 4デバイスは、保護、オートメーション、高い現場経験とセキュリティを備えたユーザーフレンドリーなシステムソリューションを提供します。 機能 すべての電圧レベルと種類のネットワークに対して、差動および指向性のバックアップ保護を提供するように設計されています。 このリレーは、高速および位相選択的短絡測定を特長としています。 このユニットは、単相および三相フォールトクリアランスに適しています。 差動電流測定のためのデジタルデータ通信は、光ファイバケーブル、ネットワーク、またはパイロットワイヤ接続を介して行われるため、ラインの端がかなり離れていることがあります。 リレーのシリアル保護インターフェイス（R2Rインターフェイス）は、既存のすべての通信メディアの要件に柔軟に対応できます。 通信方式を変更した場合、既存の構成への通信モジュールの柔軟な改造が可能です。 主な保護機能、すなわち差動保護とは別に、SIPROTEC 7SD610は、電圧変圧器が接続されている場合、指向性素子による位相およびアース過電流保護など、設定可能な緊急およびバックアップ保護機能を備えています。
