概要
Siemens Energy の高電圧遮断器は、送電網や変電所向けの幅広い用途をカバーします。製品ファミリー（3AP、3AV および派生機種）には、ライブタンク（live‑tank）、デッドタンク（dead‑tank）、コンパクト型、断路機能を統合した機種、そして SF6 非含有の Blue ポートフォリオが含まれます。モジュラー設計により顧客要件に応じた適合が可能で、長い保守間隔や環境規制への対応を支援します。

種類：比較

• ライブタンク式（Live tank）遮断器 — 72.5 kV ～ 1100 kV：モジュラー設計；単極または三極運転；磁器または複合絶縁体；閉合抵抗はオプション。
• デッドタンク式（Dead tank）遮断器 — 72.5 kV ～ 550 kV：90 kA までの遮断能力；2 サイクル運転；共通または分離ベース；閉合抵抗オプション；柔軟な CT ソリューション。
• Dead tank compact (DTC) — 145 kV および 245 kV：省スペース設計で同等の運用柔軟性と信頼性。
• Disconnecting circuit breakers (DCB) — 145 kV および 420 kV：遮断と開路を一体化してサブステーションの占有面積を削減、設計を簡素化。

ライブタンクおよび断路機能付遮断器（代表機種とハイライト）

• 3AP1 FG — 最大 245 kV；各極 1 台の遮断ユニット；環境温度範囲 −60 ～ +55 °C。
• 3AP1 FI — 最大 300 kV；分離ベースでの単極運転；高い耐震性。
• 3AV1 FG Blue — 真空技術、F‑ガスゼロ、GWP ゼロ；最大 145 kV；2017 年以降運用。
• 3AP2/3 FI — 最大 550 kV；各極 2 台の遮断ユニット；保守間隔延長（約 25 年）。
• 3AP2 DCB 420 kV — 遮断器と断路器を一体化；コスト・スペース節約；分離ベース上の単極駆動機構。
• 3AP1 DCB 145 kV — 遮断器と断路器を一体化；共通ベースの三極駆動機構；コスト・スペース節約。
• 3AP4/5 FI — 最大 800 kV；各極 4 台の遮断ユニット；閉合抵抗の有無で提供。

デッドタンクおよびデッドタンクコンパクト（代表機種とハイライト）

• 3AP2/3 DT — 最大 550 kV；各極 2 台の遮断ユニット；保守間隔延長（約 25 年）。

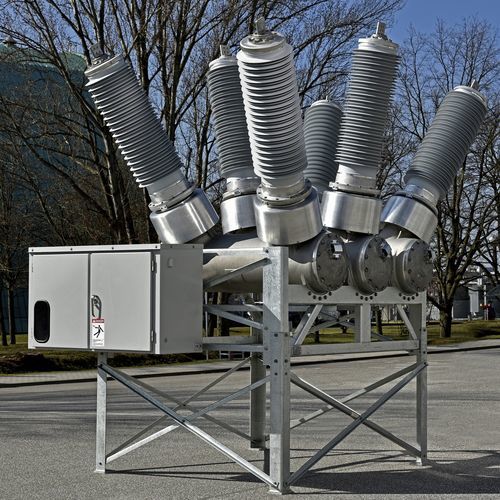

• 3AP1 DT — 混合ガスで約 170 kV 程度まで対応；極低温環境に適合；閉合抵抗の有無で提供。
• 3AP1 DTC — 狭小スペースや過酷環境向けの多機能コンパクト配列；各極 2 台の遮断ユニット。
• 3AV1 Blue DT — SF6 非含有のデッドタンク型として市場展開；72.5～145 kV で運用。

Blue ポートフォリオ
Blue ポートフォリオは、真空およびクリーンエア切替技術に基づく SF6 非含有製品群です。Blue 製品は F‑ガスを含まず、SF6 ベースの機器に代わる選択肢を提供します。

技術仕様と特徴

• 電圧対応範囲：機種により 72.5 kV ～ 1100 kV をカバー。
• 遮断能力：デッドタンク設計で最大 90 kA（製品依存）。
• 環境範囲：一部機種は極端な温度条件に対応（例：−60 ～ +55 °C）。
• 設計特徴：モジュラー設計；単極または多極構成；磁器または複合絶縁体の選択肢；閉合抵抗のオプション；DCB による占有面積削減。
• 保守：特定設計は長期の保守間隔を想定（例：約 25 年での保守；一部メカニズムは約 6,000 サイクルまで）。

遮断技術

• 真空遮断原理 — 3AV1 Blue ポートフォリオで使用：密封真空遮断器、F‑ガス排出なし、高い切換性能、低温適合性。
• 自己圧縮（Self‑compression）原理 — 3AP 系で最大 1100 kV まで使用されるアーク消弧原理で、長年の開発実績あり。
• 蓄エネルギー式スプリング駆動 — 3AP 系の駆動機構は特許技術の蓄エネルギースプリング方式を採用し、信頼性の高い低エネルギー駆動を実現。

アクセサリとデジタルソリューション

• PSD 制御ユニット — 過電圧低減、制御切換、オートリクローズ、IEC 61850 / DNP3 対応、グラフィカル評価、操作履歴。
• SiCEA01 接触摩耗解析器 — 切断電流に基づき接触摩耗を算出、警報出力を提供、Ethernet 通信対応。
• Sensgear® — switchgear 用デジタル監視：リアルタイム監視、解析、製品別／気象／GPS データ、暗号化クラウド送信による予防保全と遠隔診断。

技術データ（要約）

• 電圧レンジ：製品ファミリーにより通常 72.5 kV ～ 1100 kV。
• Blue 製品電圧：SF6 非含有（真空／クリーンエア）製品は最大約 145 kV（例：3AV1 FG Blue、3AV1 Blue DT）。
• 遮断能力：選定されたデッドタンク設計で最大 90 kA。
• ポール当たりの遮断ユニット：1～4 台（電圧クラスと設計に依存）。
• 温度定格：一部機種は極低温環境に対応（例：−60 °C ～ +55 °C）。
