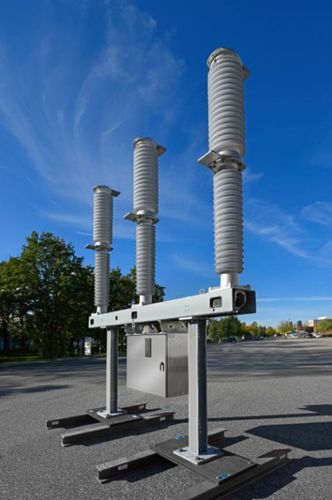

真空遮断器 3AV1

デッド タンク式バス パワード空気絶縁

概要
遮断器を選定する際には、系統要件に適合するソリューションが重要です。Siemens Energyは、実績ある技術と長寿命を備えた高電圧遮断器の幅広いラインアップを提供しています。ポートフォリオには、真空遮断方式、自己圧縮式遮断器、エネルギー蓄積型ばね駆動機構を採用した製品が含まれ、クリーンエアおよび真空スイッチング技術を用いたZero F-gas Blue製品もラインアップされています。

主要メッセージ

• Zero F-gases Blueポートフォリオ：クリーンエアおよび真空スイッチング技術、Fガスゼロ、地球温暖化係数（GWP）ゼロ。
• モジュラーで実証済みのプラットフォームコンセプトにより、機器を特定のシステムおよび環境要件に適合させられます。
• ポートフォリオレベルで最大1100 kVまでの広い電圧帯に対応するソリューションを提供。

機種と製品ハイライト（表）
遮断器タイプ | 電圧範囲 | 主な特徴
Live tank circuit breakers | 72.5 kV～1100 kV | モジュラー設計、単極／三極動作、磁器または複合絶縁体オプション、閉路抵抗器の選択肢
Dead tank circuit breakers | 72.5 kV～550 kV | 最大90 kAの遮断、2サイクル動作、共通または個別ベース、閉路抵抗器の選択肢、柔軟なCTソリューション
Dead tank compact (DTC) | 145 kVおよび245 kV | 省スペース設計で同等の運用柔軟性と信頼性を実現
Disconnecting circuit breakers (DCB) | 145 kVおよび420 kV | 開閉と絶縁の機能を統合し、変電所の占有面積を削減、システム設計を簡素化

代表的な製品ファミリーハイライト

• 3AV1 FG Blue / 3AV1 Blue DT：真空遮断を採用したBlueデッドタンク遮断器。温室効果ガスゼロで、通常72.5～145 kVで運用されます（ポートフォリオ）。
• 3AP1 FG / 3AP1 FI / 3AP2/3 FI / 3AP4/5 FI：245 kV～800 kV以上をカバーするライブタンクおよび他の多極設計。各極あたり1、2または4ユニットの遮断器を持つバリアント、耐震性、閉路抵抗器、長期保守間隔のオプションあり。
• 3AP2 DCB / 3AP1 DCB：遮断器と断路器を一体化したDCBバリアントにより、コストとスペースを削減し、個別または共通ベースでの単極駆動機構を提供。

技術と動作

• 真空遮断原理：3AV1 Blueポートフォリオでは真空遮断器を使用し、高い遮断性能、密封性、CO2やFガスの排出ゼロ、メンテナンスが非常に少ないライフタイムシールユニット、低温環境への適合性を提供します。
• 自己圧縮原理：自己圧縮（および動的自己圧縮）によるアーク消弧は3APファミリに適用され、非常に高い電圧まで対応します。特許技術で継続的に開発されており、堅牢なアーク消弧を実現します。
• エネルギー蓄積式ばね駆動機構：ばねにエネルギーを蓄える方式（機構内の開閉ばね）に基づく駆動概念で、低動作エネルギー、長い保守間隔を実現するシンプルで信頼性の高い駆動を提供します。

アクセサリとデジタルソリューション

• PSD制御ユニット：過電圧を低減し、コンデンサバンク・リアクタのスイッチング、変圧器の通電、自己復旧（単相/三相自己復旧、設定可能なソフトウェアパラメータ、安全な電流測定、局用通信プロトコル）などの制御スイッチングをサポートします。
• SiCEA01：遮断電流の計算を統合して接点摩耗を判定する接点侵食アナライザ。警告・アラーム閾値、周囲温度範囲およびEthernet通信を備えます。
• Sensgear®：開閉装置と遮断器向けのデジタル監視ソリューションで、リアルタイム監視、解析、気象/GPS/製品固有の測定データ、クラウドへの安全な送信を提供し、状態基準保守と迅速な診断を可能にします。

運用上および環境上の利点

• Zero F-gas Blue製品は環境規制への適合を可能にし、実証済みの性能を提供します。
• モジュール性および複数の機械的/電気的構成により、現場固有の要求、耐震性、低温条件に対応する柔軟性を提供します。
• 長い保守間隔（例：特定設計で25年後の保守、いくつかの遮断器で最大25年の無保守とされる場合がある）により、ライフタイムの運用コストが低減されます。

仕様 / 技術仕様

• 電圧範囲（ポートフォリオ）：最大1100 kV（ライブタンク設計）、デッドタンク最大550 kV、DTCは145 kVおよび245 kV、DCBは145 kVおよび420 kVのオプション。
• 遮断能力：一部のデッドタンクモデルで最大90 kA；遮断器ユニット数は設計により異なる（極あたり1、2または4ユニット）。
• 温度 / 環境：一部製品は極端な温度範囲で運用可能（例：特定ユニットで-60～+55 °Cや寒冷地向け設計）。
• アーク消弧技術：真空遮断（3AV1 Blue）、自己圧縮 / 動的自己圧縮（3APファミリ）。
• 駆動：特許取得済みのエネルギー蓄積ばね駆動機構で、低い動作エネルギーサイクル（例：10,000サイクル）と多くの設計で保守間隔の延長を保証。
• 環境：Blueポートフォリオ — Fガスゼロ、GWPゼロ、提供されるスイッチング媒体代替品における毒性なし。
• 補助システムと監視：制御スイッチング用PSDユニット、接点摩耗評価用SiCEA01、状態監視とクラウド解析用Sensgear®。
