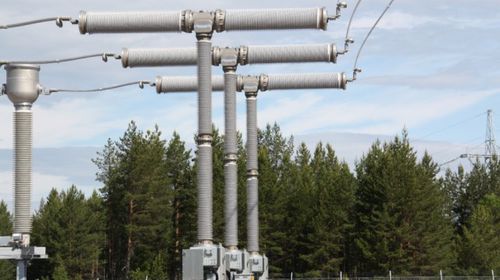

真空遮断器 3AP DCB series

デッド タンク式バス パワード空気絶縁

概要
Siemens Energyの遮断器は、信頼性のある性能、実績のある技術、長寿命を備えて電力網を保護するよう設計されています。Zero F‑gasのBlue遮断器は最大145 kVまで対応し、さらに1100 kVまでのソリューションも提供しています。2010年以降、Siemens EnergyのFガスフリー遮断器は新基準を確立し、環境規制への対応と最適な性能維持を両立します。実績あるモジュラープラットフォームコンセプトにより、高電圧遮断器は特定要件や非常に高い電圧レベルに柔軟に対応します。

主な利点

• 顧客要件に合わせて適応可能な実績あるモジュラープラットフォームコンセプト
• 配電から超高圧（最大1100 kV）までのソリューションを提供
• Blueポートフォリオ：Fガスゼロ、GWPゼロ、有毒性ゼロ（クリーンエアおよび真空遮断技術）
• 長寿命かつ低メンテナンス設計（多くの製品で無メンテナンス期間が指定）

概要と用途
遮断器を選定する際は、品質、信頼性、用途に合わせた技術革新を兼ね備えたソリューションが必要です。当社の広範な製品群は、送電および変電所用途をカバーし、持続可能性と運用効率を支援します。

高電圧遮断器の分類

• ライブタンク遮断器（LT）— 最も高い電圧向けのモジュラー設計
• デッドタンク遮断器（DT）およびDead Tank Compact（DTC）— 省スペースで柔軟な選択肢
• ディスコネクティング遮断器（DCB）— 切断と分離機能を組み合わせて占有面積を削減

比較表（タイプ | 電圧範囲 | 主な特徴）
遮断器タイプ | 電圧範囲 | 主な特徴
ライブタンク遮断器 | 72.5 kV〜1100 kV | モジュラー設計、単極／三極運転、陶器または複合絶縁体の選択、閉合抵抗オプション
デッドタンク遮断器 | 72.5 kV〜550 kV | 最大90 kAの遮断、2サイクル運転、共通または分離ベース、閉合抵抗オプション、柔軟な電流変成器ソリューション
Dead tank compact (DTC) | 145 kVおよび245 kV | 同等の運用柔軟性と信頼性を持つ省スペース設計
ディスコネクティング遮断器（DCB） | 145 kVおよび420 kV | 遮断と分離を一体化し、変電所の占有面積を削減、システム設計を簡素化

製品ファミリーハイライトとモデル特徴

• 3AV1 FG / 3AV1 FG Blue：Fガスゼロ、GWPゼロ；最大145 kV；Blueファミリーは真空遮断を採用し高い環境性能を実現；2017年より運用
• 3AP1 FG：最大245 kVで動作；1ユニットの遮断器をポール毎に搭載；温度範囲 -60〜+55 °C
• 3AP1 FI：最大300 kVで動作；単極運転でベース分離型；非常に高い耐震性
• 3AP2/3 FI：最大550 kV；ポール当たり2ユニットの遮断器；約25年後のメンテナンス
• 3AP2 DCB 420 kVおよび3AP1 DCB 145 kV：遮断器と分離器を一体化し、コストとスペースを節約；単極または三極駆動機構で提供
• 3AP4/5 FI：最大800 kV；ポール当たり最大4ユニットの遮断器；閉合抵抗の有無で選択可能
• デッドタンクモデル（3AP2/3 DT、3AP1 DT、3AP1 DTC、3AV1 Blue DT）：低温運転、混合ガス構成、コンパクト配置、高電圧向けにポール当たり2ユニット等のオプション

遮断技術
Siemens Energyの遮断器は、主に三つの技術原理を採用しています：

• 真空遮断原理 — 3AV1 Blueポートフォリオの基幹：CO2/Fガス排出ゼロ、密閉性、劣化のない高い遮断性能、シールド一体で寿命期間無メンテナンス
• 自己圧縮原理（および動的自己圧縮）— 3APファミリーで最大1100 kVまで使用されるアーク消弧方式、1973年のSiemens特許以来実績あり
• 蓄エネルギー式ばね駆動機構 — 開閉用ばねを組み込んだ特許取得の駆動コンセプト；ばねの数や配置でバリエーションあり；高信頼性と低駆動エネルギー（保証された動作サイクル）

アクセサリとデジタルソリューション

• PSD制御ユニット：過電圧を低減し装置を保護；単相・三相の自動再投入をサポート；設定可能なソフトウェア；IEC 61850 / DNP3ステーション通信；グラフィカル解析と操作履歴の記録
• SiCEA01接点侵食解析装置：遮断器の切替え電流から接点摩耗を測定；警報・アラーム閾値；周囲温度範囲 -40〜+85 °C；Ethernet通信およびリレー出力
• Sensgear®：開閉装置・遮断器向けのデジタル監視ソリューション — リアルタイム監視、解析、GPS/現地気象および製品固有の測定データ；暗号化されたクラウド送信；予防保全と迅速な診断を可能にします

ダウンロード（パンフレット・フライヤー）
HV遮断器ポートフォリオ全体、Blue製品、特定の3AV1 Blue dead tankおよびlive tankフライヤー、PSD制御ユニット、各種製品フライヤー（SPSおよびSPS2シリーズ向け米国特有フライヤー）に関するパンフレットとフライヤーが利用可能です。

仕様 / 技術データ

• 対応電圧：製品ファミリにより72.5 kV〜1100 kV
• 遮断能力：選択されたデッドタンク設計で最大90 kA
• 動作原理：真空遮断、自己圧縮、動的自己圧縮
• 駆動機構：蓄エネルギー式ばね駆動 — 多くのファミリで約25年無メンテナンス（典型）または指定の動作サイクル数
• Blueポートフォリオの特性：Fガスゼロ、温室効果ポテンシャルゼロ（zero GWP）、クリーンエアおよび真空方式に適合
• 温度・環境範囲：機種により -60 °C〜+55 °C 等；低温向け特別仕様あり
• 設計オプション：単極または三極運転、単極機構を別ベースで配置、共通または分離ベース、陶器または複合絶縁体、閉合抵抗オプション
• 監視・診断：Sensgear® デジタル監視；SiCEA01 接点侵食解析；PSD による制御切替
