電源変圧器

油入変電所電気回路網用

概要
位相シフタ変圧器（PST）は、交流送電ネットワークにおける有効電力フローを精密に制御する装置です。特定の送電線上の電力の向きと大きさを制御して、系統の安定化、過負荷の防止、輻輳の緩和、既存インフラの有効活用を実現します。変圧器設計の長年のノウハウに基づき、PSTソリューションは安全で信頼性の高い柔軟な系統運用を支援します。

PSTの動作原理
PSTは送受端間に制御可能な位相角のずれを導入します。一般的な間接型PSTでは、シャント（タップ）ユニットと直列ユニットを組み合わせ、回線に可変電圧成分を注入します。高出力向けには二心構造、スペースや輸送制約がある場合などには単心構造（通常は最大230 kV）が採用されます。

主な機能と用途

• 過負荷の回廊を緩和し、並列回路の負荷を均衡させるための有効電力フローの能動的な制御。
• 網状網や国境を跨ぐ系統における予期しないループフローを抑制し、制御性を回復。
• 既存送電回廊の有効転送容量を増加させ、新規回線建設を先送りまたは回避。
• 再生可能エネルギーの統合を支援し、変動する発電を混雑ノードから迂回。
• 系統安定性、N‑1遵守、故障後の復旧、制御された系統復旧に寄与。

設計および技術的特徴

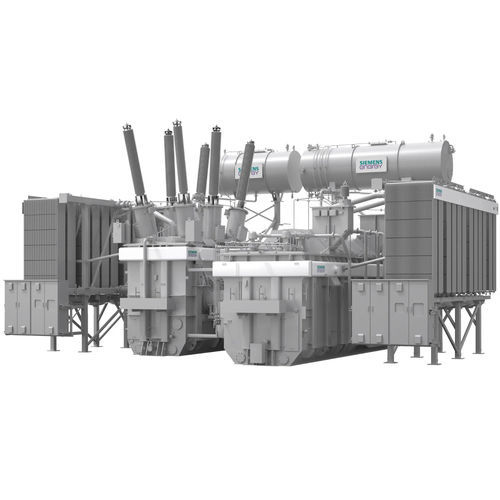

Siemens EnergyのPSTは、三相単心・二心設計で提供され、系統トポロジーや現地制約に適した複数の構成オプションを備えています。典型的な特性は、高い位相シフト能力、細かなタップ分解能、広い動作範囲、堅牢な機械設計、低騒音仕様オプション、エステル絶縁、先進的な冷却コンセプト、状態基準保全を支えるデジタル監視およびオンライン診断の搭載、サブステーションオートメーションとの統合などです。

適用構成
PSTはインラインまたはバイパス配置で設置でき、通常はインターコネクタ、混雑した内部回廊、再エネ統合ハブ、その他高圧・特別高圧送電システムにおける定常状態の電力フロー管理箇所に適用されます。

意思決定ガイド（表）
系統状況 | 典型的な課題 | PSTの支援内容
特定回廊での持続的な混雑 | 一部の送電線が定常的に過負荷で、並列経路が未活用である | フローを能動的に振り分け、混雑を緩和し線路負荷を均等化
網状・国境を跨ぐ系での予期せぬフロー | インピーダンスに沿って電力が流れ、商用スケジュールと異なる国境間交換が発生 | フローの制御性を回復し、隣接系統への影響を制限
系統拡張の選択肢が限られる | 新規回線が許認可、費用、時間の制約を受ける | 既存系統の効率を最大化し、高額な強化を先送り・回避
高いリディスパッチ／カーテイルメント量 | 頻繁な運用介入がシステムと市場コストを増大 | 対象を絞ったフロー制御によりリディスパッチ・カーテイルメントを削減
再エネ統合の増加 | 変動発電によりフローパターンが急変 | 有効電力フローを再バランスし再エネの安全な統合を支援
国際間電力交換と市場連携の拡大 | 大きな転送量が相互接続ネットワークに負荷を与える | システムの安全性を維持しつつ制御された国際交換を実現
厳格なN-1要件 | 線路事故やコンティンジェンシーが系統安定性に影響 | 制御された電力フローによりN-1準拠を支援

典型的な運用上および事業上の利点

• 既存送電インフラのより良い活用と高額な強化工事の先送り。
• ターゲットを絞ったフロー制御によりリディスパッチ／カーテイルメントコストを削減しシステム損失を低減。
• 運用柔軟性の向上、システム回復力の強化、再エネ統合能力の向上および市場ベースの交換を支援する能力の強化。

特性 / 技術仕様

• 機能：制御可能な位相角変位による有効電力フローの能動制御。
• 設計バリエーション：単心および二心設計；三相実装；インラインまたはバイパス構成。
• 電圧と出力：最高送電クラスまでの高電圧送電用途向けに設計；単心ソリューションは適用時に通常230 kVまで；非常に高い出力に対応。
• トポロジー：シャント（タップ）ユニットと直列注入ユニットを組み合わせた間接PST設計；冗長性／柔軟性が必要な大容量向けに二心。
• 制御：精密な位相シフト制御のための細かなタップ分解能と広い動作範囲。
• 機械的・現地オプション：コンパクトな機械設計、低騒音オプション、エステル絶縁の選択肢、先進的冷却方式、現地固有の構成。
• 監視：デジタル監視、オンライン診断、サブステーションオートメーションおよび資産管理システムへの統合オプション。
• 適用：国境間インターコネクタ、混雑した内部回廊、再エネ統合ハブ、N-1準拠や系統復旧支援が必要な回廊。
