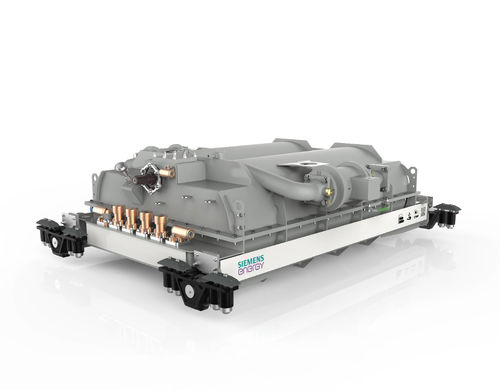

電源変圧器 Tractronic®

油入鉄道用単相

概要
Siemens Energy は、世界中の鉄道事業者および車両メーカー向けに Tractronic® 牽引用変圧器を設計・製造しています。これらは車両の効率と性能を向上させ、最小の設置スペースで最大の定格を実現し、グローバル用途のローカルコンテンツ要件に対応し、高い信頼性と柔軟性を確保するよう設計されています。

技術と設計
コンパクト、軽量、高効率。Siemens Energy は関連する出力および電圧レベルに対応する車両用牽引変圧器を開発・製造しており、最大の信頼性、経済効率、安全性を重視しています。変圧器は寸法、重量、損失およびインピーダンス特性、運転サイクルや周波数応答特性、環境制約など顧客要件に合わせて構成されます。

設置場所と能力
単相および多相ユニットは最大 15 MVA までの全出力レンジで提供され、顧客の要望によりそれ以上の容量も供給可能です。ユニットは機械室、床下や低床、車体屋根上などに搭載可能です。

定格と電圧

• 周波数：16 2/3 Hz 〜 60 Hz
• 定格出力：最大 15 MVA（要求によりそれ以上）
• 動作電圧：1.5 kV DC、3 kV DC、12 kV、15 kV、25 kV および特殊電圧レベル

冷却
冷却装置は変圧器フレームに統合して供給することも、スペース制約に合わせて別体で供給することも可能です。冷却媒体は柔軟に選択でき、鉱油、シリコン系流体、エステル系流体（例：MIDEL 7131）など、より環境配慮型の選択肢もサポートします。

巻線とフィルター
平滑用およびフィルター用のリアクタは統合可能です。補助巻線や加熱巻線は顧客仕様により含めることができます。牽引用巻線は系統フィルター用リアクタとして機能させることも可能です。

監視
モジュラーなマルチセンサー監視システムにより、変圧器の状態を継続的に評価できます。新世代センサーはデータをローカル、リモート、クラウドへ送信します。処理されたデータは運転の最適化、車載アルゴリズムによる動作の適応、保守間隔および運用コストの改善に利用できます。

用途

• スペース・重量制約のある用途向けの超軽量 Thinity® 設計
• 電気機関車向けの交流・直流変圧器
• ディーゼル機関車向けの補助（AUX）変圧器
• 高速列車向け変圧器
• 電車（EMU）向け変圧器
• 路面電車と鉄道の併用（tram‑train）用途向け変圧器

品質と規格
国際規格に基づき開発・試験・認証されています。適用される規格と認証の例：

• ISO 9001
• ISO 14001
• ISO 45001
• ISO 22163 (IRIS)
• 溶接資格 EN 15085-2
• 防火規格 EN 45545（該当箇所に適用）

試験
信頼性確保のため、包括的なルーチン試験および型式試験を実施します。典型的および特殊な試験：

• EN 60310 に準拠した各牽引変圧器のルーチン試験
• EN 60310 に準拠した型式試験
• 固有振動数と剛性の有限要素法（FEM）解析
• IEC 61373 に準拠した衝撃・振動試験
• DIN EN / IEC 60076-5 に準拠した短絡試験
• EN 60076-10 に準拠した騒音測定
• EMC 調査および要求に応じた特殊試験

特性 / 技術仕様

• 製品ファミリー / 商号: Tractronic® traction transformers
• 対応周波数: 16 2/3 Hz から 60 Hz
• 定格出力: 最大 15 MVA（要求により大容量対応）
• 動作電圧: 1.5 kV DC、3 kV DC、12 kV、15 kV、25 kV、および特殊レベル
• 設置オプション: 機械室、床下、低床、屋根上
• 冷却媒体: 鉱油、シリコン系流体、エステル系流体（例：MIDEL 7131）
• 利用可能な機能: 単相および多相ユニット、平滑・フィルター用リアクタ、補助/加熱巻線、ネットワークフィルタリアクタとしての牽引巻線
• 設計目標: 最小設置面積、最適化された損失とインピーダンス、車両要件に応じた寸法と重量
• 監視: ローカル/リモート/クラウド伝送および車載最適化機能を備えたモジュール型マルチセンサーヘルスモニタリング
• 試験: 関連する EN/IEC/DIN 規格に基づくルーチン、型式および特殊試験
