配電変圧器 GEAFOL®

注型樹脂乾式屋内サービス用

概要
人が頻繁に出入りする場所で配電用変圧器に最高の安全性が求められる場合、GEAFOL® 浇注樹脂（キャスト樹脂）乾式変圧器が最適なソリューションです。GEAFOL は油入変圧器の制約を回避しつつ、電気的・機械的、特に熱的特性を保持します。

品質基準
Siemens Energy の GEAFOL 変圧器は最高レベルの安全基準を満たし、関連法規に準拠しています。主な適合性・品質ポイントは以下の通りです：

• IEC 60076-11 / VDE 0532-76-11 / DIN EN 60076-11 に準拠
• エコデザイン指令への適合および規制変更（EU、米国 DOE 等）の監視
• 要望に応じて国家規格（GOST、SABS、CSA/ANSI/IEEE）に適合可能

火災・環境・気候クラス（IEC 60076-11）

• E3 環境クラス（上位クラスは要望に応じ対応）
• F1 耐火性能クラス（定義された中で最高クラス）
• C3 気候カテゴリ（上位クラスは要望に応じ対応）

技術と絶縁
GEAFOL の設計は、優れた電気的・機械的・熱的特性を実現しつつ環境負荷を低減します。主要な技術特徴：

• コイルと巻線はエポキシ樹脂と石英粉混合物で絶縁（環境配慮）
• 絶縁特性：保守ほぼ不要、耐湿性、熱帯仕様、難燃性、自己消火性
• アーク発生時でも有毒ガスを発生しない
• 特殊なコイル支持スペーサーが鉄心からの振動を遮断し、非常に低い騒音レベルを確保

巻線と封止（キャスティング）

• 高圧巻線：アルミ箔
• 箔巻線の利点：巻線技術が簡単、電気的安全性が高い、絶縁への電気的ストレスが小さい、電力周波数およびインパルス電圧耐力が高い
• アルミニウムはキャスト樹脂との熱膨張係数の整合性から選定され、熱応力を最小化
• 要望により銅巻線の代替（CARECO）を用意
• HV巻線は高温下で真空中にてエポキシ樹脂で封止し、気泡を防ぎ部分放電の発生を抑制
• 低圧のストリップ巻線もアルミ製；導体ストリップと絶縁を加熱で結合し、放射状力に耐えるコンパクトで強固なユニットを形成

持続可能性
GEAFOL 乾式変圧器は油ではなくエポキシ樹脂/石英混合物で絶縁されるため環境に優しい代替となります。GEAFOL 変圧器は完全にリサイクル可能です。

デジタル化
GEAFOL 変圧器は標準で Sensformers として製造され、稼働状態データを安全なストレージと解析ツールへ送信するセンサーを装備し、運用者はカスタマイズされたデータ解析に基づき運用を最適化できます。

製品バリエーションと特性

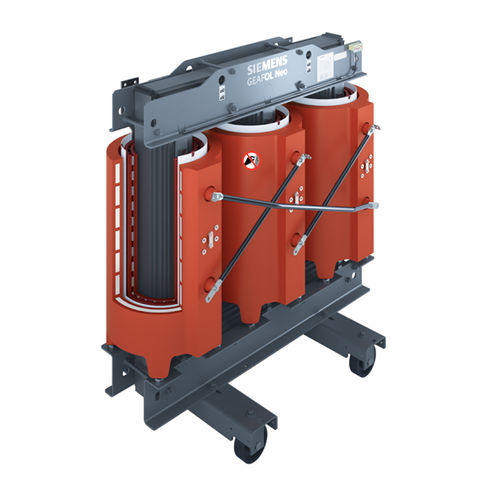

• GEAFOL Neo：洗練されたデザイン、軽量・小型でほぼあらゆる環境に適合；定格容量最大6.3 MVA；機器最高電圧 Um 最大40.5 kV；用途例：近代的な機能ビル、住宅・業務環境、風力発電設備のナセル。
• GEAFOL：最高の容量対体積比、高効率冷却で定格の最大5倍のピーク負荷に対応；定格容量最大50 MVA；Um 最大52 kV；用途例：建物、オフショアプラットフォーム・船舶、鉱山コンベヤ・製油所、圧延工場。
• GEAFOL コンバータ変圧器：高い短絡耐力、大きな熱容量、高い過負荷能力；定格容量最大50 MVA；Um 最大52 kV；用途例：オフショア設備、油田プラットフォーム、搬送装置、直流給電のライトレール、製鉄所。

付属品とオプション
利用可能な付属品・カスタムソリューションには以下が含まれます：

• 温度監視：PTCサーミスタセンサー、PT100抵抗温度検出器、毛細管式温度計
• 温度制御付きラジアルファンにより容量の余裕を提供しピーク負荷期間をカバー（出力を約50%まで増加可能）
• 環境保護・安全性のための標準および改良筐体
• 接続オプション：HV/LV側、上部または下部、プラグ式接続も可能

代表的な適用分野
GEAFOL 乾式変圧器は病院、学校、商業ビル、データセンター、オフショアプラットフォーム、産業プラント、風車ナセルなど、屋内や環境に敏感な場所で使用されます。防火性、低メンテナンス性、環境保護が重要な場面に最適です。

補足
GEAFOL 変圧器は周囲温度±60 °Cまで、塩分を含む過酷な大気や高い機械的荷重（例：船舶、クレーン、風車ナセル）などの厳しい条件下での実績があります。

技術仕様

• 呼称：GEAFOL® 浇注樹脂乾式配電変圧器
• 絶縁材料：エポキシ樹脂＋石英粉混合物（環境配慮、リサイクル可）
• 火災クラス：F1（定義される中で最高クラス）
• 環境クラス：E3（上位クラスは要望に応じ対応）
• 気候カテゴリ：C3（上位クラスは要望に応じ対応）
• HV巻線：アルミ箔（代替の銅 CARECO は要望に応じ提供）
• 封止工程：エポキシ樹脂を真空下で封入し気泡を防ぎ部分放電の発生を抑制
• GEAFOL Neo 定格容量：最大6.3 MVA；Um 最大40.5 kV
• GEAFOL 定格容量：最大50 MVA；Um 最大52 kV
• GEAFOL コンバータ変圧器 定格容量：最大50 MVA；Um 最大52 kV
• 冷却方式：自然空冷（AN）または強制空冷（AF）、容量増加用のオプションファンあり
• センサー / デジタル化：Sensformers（稼働センサーおよび解析機能）
• 規格：IEC 60076-11 / VDE 0532-76-11 / DIN EN 60076-11；その他（GOST、SABS、CSA/ANSI/IEEE）は要望に応じ対応
