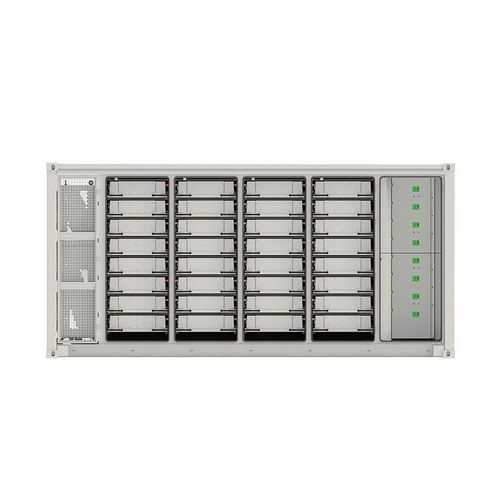

リチウムエネルギー貯蔵システム esGrid

リチウム イオンコンテナ型大容量

製品概要
esGrid のユーティリティ規模蓄電システムは、リチウム電池、クラスタ制御アーキテクチャ、およびオールインワンのコンテナ設計を採用し、再生可能エネルギーの出力変動の平滑化、周波数調整、容量リース、負荷シフト、待機電源などの機能を提供して系統の安定性を高めます。

主な特徴

• クラスタ制御アーキテクチャ：クラスタ間の循環電流を防ぎ、システムの利用可能容量を約15％向上させ、効率を約2％改善します。
• 海外輸送対応の標準コンテナ設計：サイドバイサイドの鏡像配置によるオールインワン設計で、従来ソリューションと比べて全体設置面積を約30％削減します。
• 3D 熱設計：セル間温度差 ≤ 2°C を確保し、サイクル寿命を大幅に延ばします。
• 「4+1」安全設計：セルレベルの絶縁、パックの液体による電気的隔離、クラスタの電気的隔離、コンテナ内での物理的分離、ステーション全体のインテリジェントアラームにより火災リスク等を低減します。

規格・認証
IEC 62619、IEC 63056、IEC 62477、IEC 61000、UL9540A 等の関連 IEC 規格および国際認証に準拠しています。

技術仕様

• 定格エネルギー：>3 MWh
• 定格電圧：690 V
• 定格周波数：50/60 Hz
• 力率 / 調整範囲：>0.99 @ 定格出力 / 0.8 進み ～ 0.8 遅れ
• 電圧比：ユーザー定義の MV レベル / 0.69 kV
• 定格充放電率：0.25C / 0.5C / 1C
• 動作温度範囲：-30 ～ 50 °C（>45 °C で出力制限）
• 動作湿度範囲：0–100% RH、結露なし
• 動作高度：最大 5000 m（>4000 m で出力制限）
• 熱管理システム：インテリジェント液冷
• コンテナ保護等級：IP54
• 通信プロトコル：Modbus、IEC 104、IEC 61850 など
• 寸法（変圧器除く）：2 × 6058 (W) × 2438 (D) × 2896 (H) mm
• 運用モード：周波数調整、価格アービトラージ、ピークカット、電力市場への参加など
