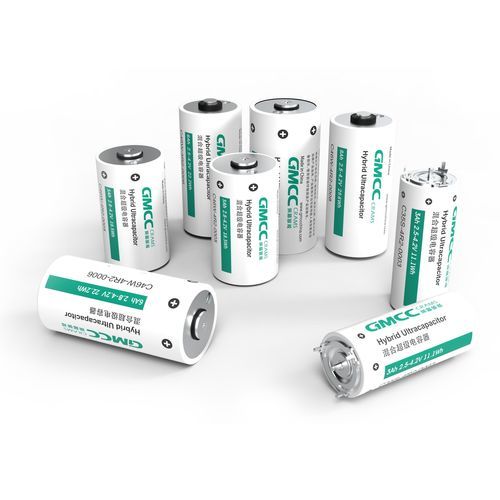

円筒ウルトラコンデンサ C46W-4N2-0008

低等価直列抵抗ESR高出力用

製品概要
ハイブリッドウルトラキャパシタはEDLC型スーパーキャパシタとリチウム電池の原理・利点を組み合わせ、80~120Wh/kgのエネルギー密度を実現します。従来のEDLCの低エネルギー密度を補い、リチウム電池に比べて優れた充放電速度、低温特性、サイクル寿命を発揮します。

用途
自動車（冗長/バックアップ電源）、新電力システム（一次/二次周波数調整）、スマートグリッドのバックアップ電源（FTU/DTU）、鉄道輸送・建機（電源）、無停電電源装置（UPS）などに適用されます。

規格・認証
GB/T34870、GB/T 31485、DL/T2080、QC/T 741およびAEC-Q200車載規格の要件を満たします。UL、UN38.3、RoHS、REACH認証取得済み。

主な特長

• 低温耐性：-40°C対応
• 放電率 >100C
• サイクル寿命 >30,000 @2.8~4.2V
• 低内部抵抗、高耐振動性、高い安全性

特性

• 高い放電率と優れた低温性能：高効率なキャリア輸送能力により放電率は最大100C。低温設計により-40°C、5C放電時でもエネルギー保持率は>60%を達成します。
• 低内部抵抗・高耐振動・高安全性：フルタブ、剛体接続、フルレーザー溶接により直流内部抵抗と液漏れリスクを低減。セル蓋の方向性逃し構造により精密な減圧を実現し、周辺セルへの影響や二次災害を防ぎます。
• 優れたサイクル寿命：30,000サイクル @2.8~4.2V；100,000サイクル @2.8~4.0V；>150,000サイクル @2.8~3.8V。
• 車載グレード品質：AEC-Q200の車載規格を満たし、自動車・電力システム分野へ量産供給されています。

特性／技術仕様

• 型式：C46W-4N2-0008
• 容量 (Ah)：8 1.0C discharge
• 公称電圧 (V)：3.7
• 内部抵抗 (mΩ)：≤0.8 @25°C, 50% SOC, 1KHz AC
• 充電遮断電圧 (V)：4.2
• 放電遮断電圧 (V)：2.8 @25°C
• 最大連続充電電流 (A)：190 @25°C, 50%SOC, 30s
• 最大10s充電電流 (A)：280 @25°C, 50%SOC
• 最大連続放電電流 (A)：320 @25°C, 50%SOC, 30s
• 最大10s放電電流 (A)：460 @25°C, 50%SOC
• 最大10s放電電力 (W)：1350 @25°C, 50%SOC, 10s
• 重量 (g)：315
• 動作温度 (°C) 充電：-35~+55
• 動作温度 (°C) 放電：-40~+60
• 保存温度 (°C)：-40~+60
• 外部端子：溶接可能
• 高さ (mm)：95
• 直径 (mm)：φ46
