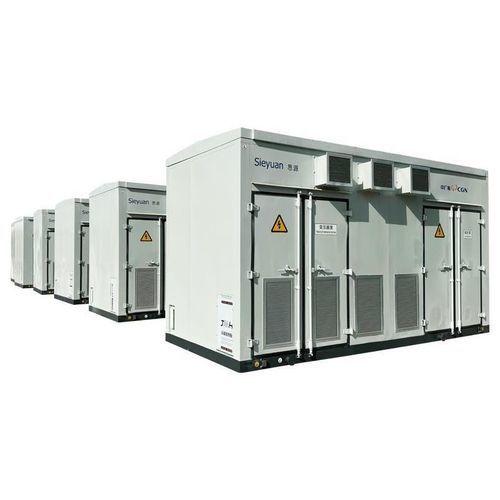

配電用変電所 YB

中電圧変圧器用既成モジュール式

製品概要
YBシリーズのプレハブ高低圧変電所は、高圧開閉装置、配電用変圧器、低圧配電盤、電力量計測装置、無効電力補償用コンデンサ、保護・制御機器を工場組立の持ち上げ可能なコンテナモジュールに統合した配電用ユニットです。定格周波数は50 Hz（60 Hzはオプション）で、産業・商業・インフラ案件に適しています。

主なセールスポイント / タグ

• コスト効率：設計最適化により設置費用とライフサイクルコストを低減
• 信頼性のある性能：絶縁・高地対応試験済み、IP保護等級の選択が可能
• アフターサポート：地域別サービスチーム、予備部品の備蓄、迅速な対応体制

特長

• モジュール式プレハブ：工場で組立てたコンテナユニットにより短納期かつ現地での据付が容易
• 一体化レイアウト：高圧装置、変圧器、低圧装置、計測、コンデンサを単一筐体で配置、カスタム構成に対応
• 熱流体設計の最適化：温度上昇を抑制し、国内の温度上昇基準や「五防」要求を満たす設計
• 実証された性能と品質管理：絶縁試験および4500m高度試験をクリア、MESによる生産管理とPLMでのライフサイクル追跡
• 保守性：点検・保守が容易な設計；常設の地域チームにより、遠隔1時間での初動対応と現場4時間到着を実現

技術仕様

• 定格周波数：50 Hz（60 Hzオプション）
• 高圧レベル：最大35 kVまで（カスタマイズ可）
• 低圧レベル：標準400 V 三相（構成変更可）
• 変圧器：油入式または乾式の選択肢、定格は案件により設定（工場に要相談）
• 保護等級：標準IP54、IP55以上は要求に応じて対応
• 高度：4500mまで試験済み；さらに高高度向けの調整可
• 規格：適用されるIEC/GBおよび地域規格に準拠して設計
• 据付：持ち上げ可能なコンテナモジュール；寸法および付属品は構成により調整
