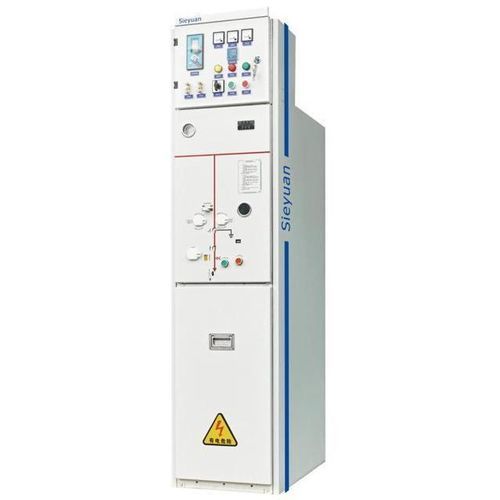

ガス絶縁リングメインユニット MSR GREEN-12

ドライエア絶縁電気回路網用配電用

製品概要
MSR GREEN-12は、絶縁媒体にクリーンエア（GWP <1）を用いたガス絶縁リングメインユニット（RMU）です。レーザー溶接されたステンレス製ガス室（漏えい率 ≤0.05%）と内部マイクロ陽圧0.07 MPaにより、運用安全性を高め、保守を低減します。State Grid基準に準拠して設計されており、遮断器の機械寿命10,000サイクル、部分放電 ≤10 pC、運転継続性クラスLSC2-PMを備え、多様な周囲条件での信頼運転とガスリサイクル不要によるライフサイクルコストの低減を実現します。

主な特徴

• SF6ベースのRMUと同等の運用特性を保持しつつ、SF6を排除
• 絶縁媒体はクリーンエア：無毒・非可燃で広範な周囲温度に対応
• レーザー溶接のステンレス製ガス室と高度なシーリング技術（漏えい率 ≤0.05%）
• マイクロ陽圧設計（0.07 MPa）により誘電安定性を向上
• 遮断器の機械寿命：10,000サイクルで長期的な動作信頼性を確保

適合性と性能ハイライト

• 絶縁媒体：クリーンエア（GWP <1）
• ガス室：レーザー溶接ステンレス、漏えい率 ≤0.05%
• 内部圧力：マイクロ陽圧 0.07 MPa
• 遮断器機械寿命：10,000サイクル
• 部分放電：≤10 pC
• 運転継続性クラス：LSC2-PM
• 無毒・非可燃設計
• 腐食に強い構造で多様な周囲環境に適合
• ガスのリサイクル不要によりライフサイクルコストを削減

技術仕様

• 型名：MSR GREEN-12
• 絶縁媒体：クリーンエア（地球温暖化係数 <1）
• ガス室材質：ステンレス、レーザー溶接
• 漏えい率：≤0.05%
• 内部圧力：マイクロ陽圧 0.07 MPa
• 遮断器寿命：10,000機械サイクル
• 部分放電限度：≤10 pC
• 運転継続性：LSC2-PM
• 安全性：無毒、非可燃
• 設計目標：耐腐食性および多様な周囲温度への適合性
