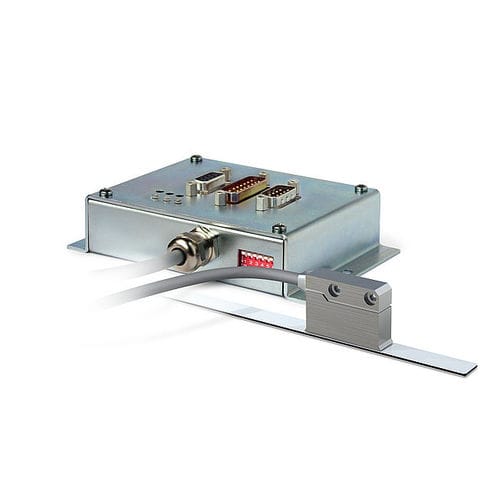

翻訳モジュール ASA510H
準絶対的な電池緩衝型翻訳モジュール
プロファイル ASA510H
最大分解能 1μm (LD)
繰り返し精度 ±0.005 mm
SSI または RS485 インターフェイス
スケールMB500/1
読書間隔≤2 mm
ハードワイヤードセンサーを備えたコンパクトな絶対測定ユニット
最大測定長 ±655 m (RS485)
メンテナンスフリーのバックアップバッテリー
オプション:デジタルLDインターフェース
オプション:アナログ1VSSまたは2.2VSSインターフェース(周期長5mm
機械データ
ハウジング - 鋼板 - 電気亜鉛メッキ鋼板 - 電気亜鉛メッキ鋼板 - 電気亜鉛メッキ鋼板 - 電気亜鉛メッキ鋼板 - 電気亜鉛メッキ鋼板 - 電気亜鉛メッキ鋼板
- 亜鉛ダイキャスト-センサー-センサー
ケーブルの長さ - £6 m - - - - - - - - - - - ケーブルの長さ
ケーブルシース - ドラッグチェーンの使用に適したPVC - - 曲げ半径= 8xケーブル径と20 =Cと£1.000.000 - - - ケーブルシース
分解能 [pm] 1 - 4.00 - 1.60 - 0.72 - 0.32 - 0.12
5 - 8.00 - 8.00 - 3.60 - 1.60 - 0.62
10 - 8.00 - 8.00 - 7.20 - 3.20 - 1.25
12.5 - 8.00 - 8.00 - 8.00 - 4.00 - 1.60
測定間隔 [ps] - 0.2 - 0.5 - 1.1 - 2.5 - 6.3
カウント周波数 [kHz] - 1250.00 - 500.00 - 230.00 - 100.00 - 40.00
帯電防止のための電子機器は、その時点では存在しません。偶発的な場合には、このような場合には、このような場合には、このような場合には、このような場合には、このような場合には
電気データ
機能 - 技術データ - 追加情報
動作電圧 - 24 V DC ±20 % - 逆極性保護
消費電流 - <150 rnA
電池寿命 - 10年 - atTy = 20 = C、メーカーの仕様による
システムデータ
機能 - 技術データ - 追加情報
解像度 - 5 pm または 10 pm - SSI、DIP スイッチで選択可能
- *1 pm - LD
---
