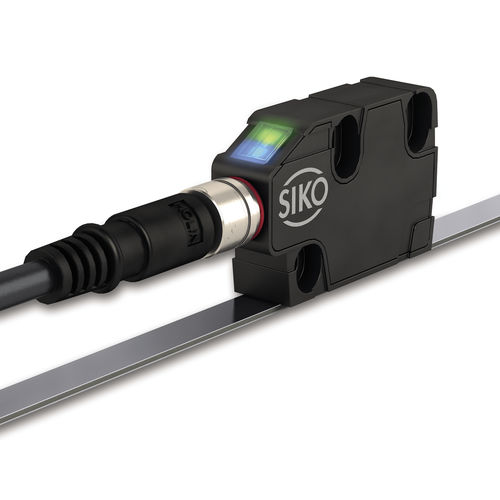

リニア位置センサ MSC500

角度調整可能非接触式磁気

磁気センサMSC500 小型センサー、インクリメンタル、デジタルインターフェース、分解能1μm MSC500磁気センサーは、大きなマルチカラーのステータスLEDを備えており、ユーザーにとって試運転や機能監視が容易になります。ゲージとセンサーの間の正しい距離を視覚的にモニターすることができます。 センサーヘッドに直接プラグが接続されているため、MSC500は非常に狭い場所での使用にも適しています。その結果、設置が迅速かつ簡単になり、当然ながらコストも下がります。さらに、MSC500センサーには、すべてのデジタル方形波信号が含まれています。これにより、A/B信号、反転信号、周期指標信号を同一センサーで評価することができます。 MSC500のプロフィール 最大分解能 1 μm 最大MR500、MBR500（160極）との組み合わせで最大20万パルス/回転 繰返し精度 ±0.005 mm 距離監視機能内蔵のステータスLED MB500/1磁気テープ、MR500磁気リング、MBR500磁気テープリングと併用可能 機械データ 特徴 - 技術データ - 追加情報 ハウジング - ブラックス合成素材 センサー/バンド読み取り距離 - 0.1 ... 2 mm - 基準信号 I - 0.1 ... 1.5 mm - 基準信号 R - 0.4 ... 1 mm - 基準信号 FR センサー/リング読み取り距離 - 0.1 ... 2 mm - 基準信号 I - 0.1 ... 1.5 mm - 基準信号 R 移動/周回速度 移動/周回速度 Vmax [m/s］ 分解能/ - 0.001/1250 - 4.00 - 3.20 - 1.60 - 0.80 - 0.32 - 0.20 - 0.10 - 0.05 - 0.03 - 0.01 スケーリングファクター - 0.005/250 - 20.00 - 16.00 - 8.00 - 4.00 - 1.60 - 1.00 - 0.50 - 0.25 - 0.13 - 0.06 - 0.01/125 - 25.00 - 25.00 - 16.00 - 8.00 - 3.20 - 2.00 - 1.00 - 0.50 - 0.25 - 0.12
