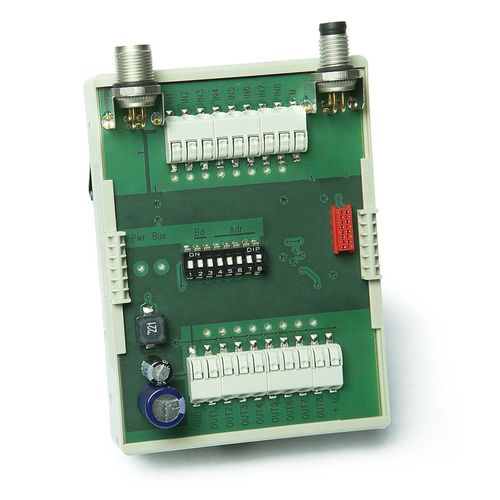

I/OモジュールIO20
バスインタフェース付き
プロフィールIO20。
デジタルセンサを評価し、アクチュエータを制御するためのIOモジュール
ETC5000のシステム情報の出力
SIKONETZ5インターフェース
8つのデジタル入力
8つのデジタル出力
簡単装着(トップハットレール
機械データ
機能 - 技術データ - 追加情報
ハウジング - プラスチック
ハウジング設計 - スナップモジュールハウジング - トップハットレールマウント
重量 - '0.1 kg
電気データ
機能 - 技術データ - 追加情報
動作電圧 - 24 V DC ±20 % - バスプラグコネクタ経由
消費電流 - '20 mA - 負荷なし
デジタル入力 - 8x オプトカプラ入力、PNP - 24 V、スレッショルド '12 V - LED 緑
デジタル出力 - 8xハイサイドドライバ、PNP - 230 V、チャンネルあたり2350 mA、短絡防止、逆極性保護、出力の合計が2 Aを超えてはいけません。
インターフェース - RS485 - SIKONETZ5
アドレス - バスアドレス 0 ~ 31 はディップスイッチで設定可能です。31 はディップスイッチで設定可能 - 工場出荷時設定:アドレス 1
ボーレート - ディップスイッチで設定可能 - 工場出荷時設定 57.6 kBd
接続タイプ - 2x M8プラグコネクタ(Aコード) - 4極、1xソケット、1xピン
- 2xスプリングターミナル - 9極、10極、0.2... 0.75 mm2
環境条件
機能 - 技術データ - 追加情報
周囲温度 - 0 ...60 5C -
保存温度 -30 ...85 SC
相対湿度 - - 結露不可
保護カテゴリ - IPOO - EN 60529
---
