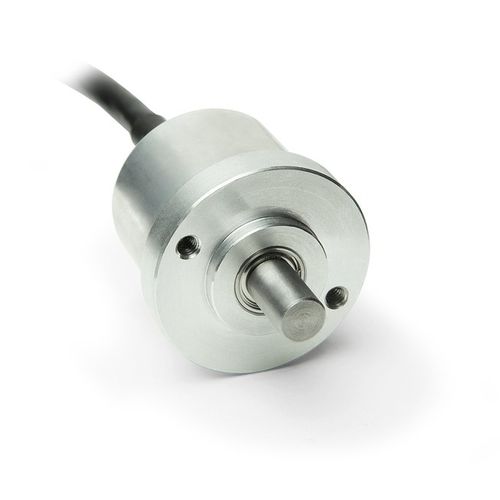

インクリメンタルロータリエンコーダ IV2800

光学式中実軸電圧出力

インクリメンタルエンコーダ IV2800 光学式小型ロータリーエンコーダ、最大値1024 パルス/回転 プロファイル IV2800。 - 最大分解能1024 パルス/回転 - 堅牢なベアリング構造 - 短絡防止出力 特徴 - 技術データ - 追加情報 シャフト - ステンレススチール ハウジング - アルミニウム 速度 - £12000 rpm - 。 慣性モーメント - 0.1 x 10-6 kgm2 始動トルク - <0.01 Nm at 20 SC - (20秒) 定格軸荷重 - 10 N - ラジアル - 20N - アキシャル ケーブルシース - PVC -s4.5 mm ケーブル曲げ半径 - 25 mm - 静的 - 75mm - ダイナミック 重量 -0.06 kg 電気データ PP出力回路 特長 - 技術データ - 付加情報 動作電圧 - 8 ...SO V DC - 逆極性保護 消費電流 - 標準 50 mA - (無負荷時) 出力信号レベルHigh - SUB - 3.0 V - 耐ショート性 出力信号レベル低 - £0.5 V - 短絡防止 パルス周波数 - 160 kHz 負荷 - ±50 mA - 最大アドミタブル。 接続形態 - オープンケーブル端 OP出力回路 特長 - 技術データ - 付加情報 動作電圧 - 8 ...30 V DC - 逆極性保護 消費電流 - 標準 50 mA - ｛無負荷時) 出力信号レベルHigh - SUB - 3.0 V - 短絡保護回路付き 出力信号レベル低 - £0.5 V - 短絡防止 パルス周波数 - 160 kHz 負荷 - ±50 mA - 最大承認 接続形態 - オープンケーブル端 LD5 出力回路 特長 - 技術データ - 付加情報 動作電圧 - DC5V ±5 % - 逆極性保護機能付き 消費電流 - £90 mA - ｛無負荷時) 出力信号レベルHigh - S2.5V - 耐短絡性 出力信号レベル低 - £0.5 V - 短絡防止
