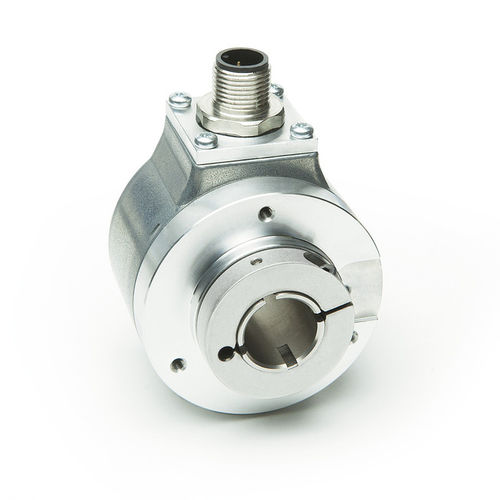

インクリメンタルロータリエンコーダ IH5815

光学式中空軸タイプ電圧出力

インクリメンタルエンコーダ IH5815 堅牢な光学式標準ロータリエンコーダ、中空軸 プロファイル IH5815。 - 最大分解能5000 パルス/回転 - 堅牢なベアリング構造 - 動作温度 -40 °C ～ +85 °C - 高い耐衝撃性、耐振動性 特徴 - 技術データ - 追加情報 シャフト - ステンレススチール ハウジング - ダイカスト 速度 - £12000 rpm - IP65 - 6000rpm-IP65連続動作 - 6000rpm（IP66/IP67準拠 - 3000ポンド/分 - IP66/IP67連続運転 慣性モーメント -6×10-6kgm2 - （注）1． 始動トルク - <0.01 Nm at 20 !C - IP65 - <0.05 Nm at 20 !C - IP66/IP67 定格軸荷重 - 100 N - ラジアル - 50N - アキシャル ケーブルシース - PVC -06.7 mm ケーブル曲げ半径 - 75 mm - 静的 - 110 mm - ダイナミック 重量 -0.4 kg 電気データ PP出力回路 特徴 - 技術データ - 追加情報 動作電圧 - 10 ...30 VDC - 逆極性保護 消費電流 - 標準 50 mA - £100 mA {無負荷時) 出力信号レベルHigh - 2UB-1.0 V - 短絡保護機能付き 出力信号レベルLow - £0.5 V - 短絡耐性 ピューズ周波数 - £300 kHz 負荷 - ±20mA - 最大 adm. 接続形態 - 1x M12コネクタ - 5-pole.1x ピン OP出力回路 特徴 - 技術データ - 追加情報 動作電圧 - 10 ...30 VDC - 逆極性保護 消費電流 - 標準 50 mA - £100 mA {無負荷時) 出力信号レベルHigh - 2UB-1.0 V - 耐ショート性 出力信号レベル低 - £0.5 V - 短絡防止 ピューズ周波数 - £300 kHz 負荷 - ±20mA - 最大 adm. 接続形態 - オープンケーブル端 - 1x M23 コネクタ - 12極、1x ピン
