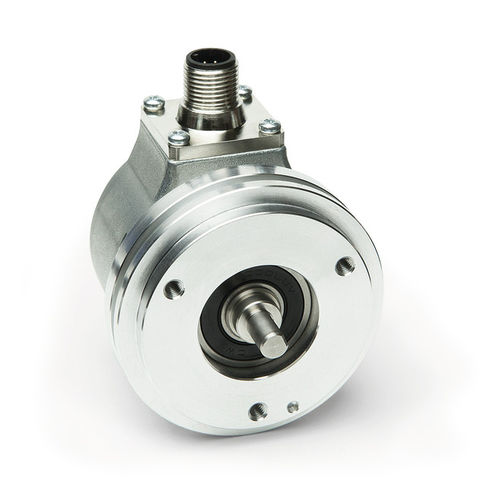

インクリメンタルエンコーダ IV5800
堅牢な光学式標準ロータリーエンコーダ、ソリッドシャフト
プロファイルIV5800。
- 最大分解能5000パルス/回転
- IP65またはIP66/IP67タイプの保護
- 堅牢なベアリング構造
- -40 °C ~ +85 °C 動作温度
- 高い耐衝撃性と耐振動性
機械データ
機能 - 技術データ - 追加情報
シャフト-ステンレス鋼-ステンレス鋼
ハウジング - ダイキャスト
速度 - £12000 rpm - IP65
- 6000 rpm - IP65連続運転
- 6000 rpm - IP66/IP67
- 3000rpm - IP66/IP67連続運転
慣性モーメント-'1.8×10-6 kgm2
始動トルク - <0.01 Nm at 20 !
- <20 SCで0.05 Nm以下 - IP66/IP67
シャフトの定格荷重 - 100 N - ラジアル
- 50 N - 軸方向
ケーブルシース - PVC -06.7 mm
ケーブル曲げ半径 - 75 mm - 静的
- 110 mm - ダイナミック
重量 -0.4kg
寸法表 測定値 od [mm] ・測定値 L [mm] ・測定値 L [mm] ・測定値 L [mm] ・寸法表
6n7 - 10 -
8n7 - 15 -
10n7 - 20 -
電気データ
PP出力回路 特長 - 技術資料 - 付加情報
動作電圧 - 10 ...30 VDC - 逆極性保護
消費電流 - 典型的な50 mA - £100 mA {無負荷)
出力信号レベル High - 2UB-1.0 V - 短絡防止型
出力信号レベルが低い - £0.5 V - 短絡プルーフ
周波数 - £300 kHz
負荷 - ±20mA - 最大許容値。
接続タイプ - 1x M12 コネクタ - 5 極。1x ピン
OP出力回路 特長 - 技術資料 - 付加情報
動作電圧 - 10 ...30 VDC - 逆極性保護
消費電流 - 典型的な50 mA - £100 mA {無負荷)
---
