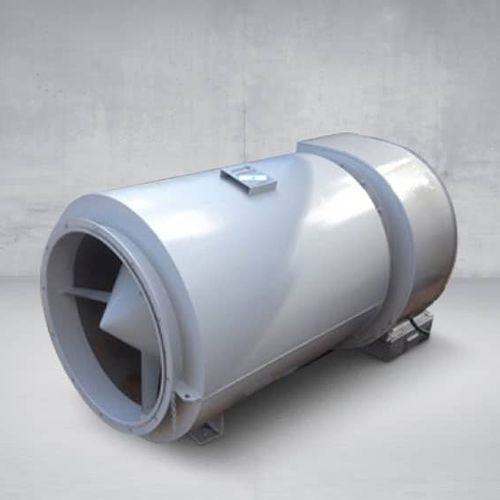

SNVcシリーズのサイレンサーは、換気設備のために研究されています。これらのサイレンサーは、以下のような設置を想定しています:
- ヘリカルファンの吸気または吸引。
- 遠心ファンの吸気または吸引。
- 円筒形の換気回路
サイレンサーは、250 mm ACの過圧と100℃の温度を許容しています。
SNVC ソリューションAおよびB - シリンドリカルアコースティックサイレンサー SNVC
商品説明
SNVcサイレンサーは、吸収式サイレンサーです。2つのバージョンがあります:
ソリューションA:直接重量があり、ヘッドロスを増加させることなく、サウンドレベルを感覚的に減衰させることができます。
ソリューションB:寸法は同じで、空気力学的に防音効果のあるエレメントを備えており、限られた圧力損失でより高い音響効率を得ることができます。
製造方法
SNVcから900までのサイレンサーは、亜鉛メッキのシートメタルで作られています。SNVc 1000から1600のサイレンサーは、外殻が防錆塗装を施した黒色のシートメタル、内面が亜鉛メッキのパンチングシートメタルでできています。サイレンサーにはフランジが装備されています。吸収材は、腐敗防止、非吸湿性、不燃性のグラスファイバーです。
サイレンサーの決定
SNVcのサイレンサーは、以下の基準で選ばれています:
- 音響効率(表I)および気流音(表Iおよび表III)。
- 流量と許容ヘッドロス(表IV)。
- 寸法(長さ、直径)表V。
上表は、SNVcシリーズのサイレンサーの動的効率を表しています。これらは、寄生ノイズを除去した後、通常の運転条件で実施したテストに基づいて決定されています。
---
