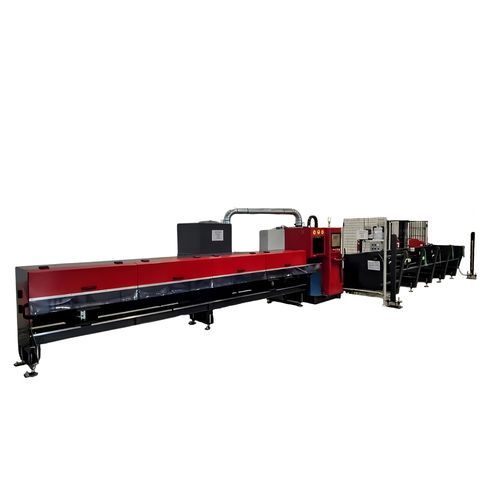

3D レーザー切断・彫刻機 LTS3 Bevel

ファイバーレーザー金属用形材

概要
LTS3 Bevel は、3 kW ファイバーレーザーと 3D 調整可能なベベルヘッドを搭載したチューブ用レーザ切断機で、チューブや金属プロファイルに対するベベル加工、斜め切断、複雑な三次元加工を実現します。産業向けの統合を前提とした設計で、オートマチックな搬送システムやネスティング機能の導入が可能です。

主要な特徴

• 3 kW ファイバーレーザーと 3D ベベルヘッド（Bevel）
• 斜め切断および溶接準備のためのベベル生成
• 複雑な 3D 加工に対応する補間軸制御
• STEP インポート対応の 3D ソフトウェアと自動ネスティング
• インライン統合可能な搬送/排出システム（バンド/チェーン、バンド供給、複数長さの排出）
• 角度切断における高い精度と再現性
• 連続稼働を想定した産業用構成

用途
構造用チューブのベベル加工および溶接準備、チューブやプロファイルの三次元形状加工、ネスティングや材料最適化を必要とする自動化生産ラインへの組み込み。

稼働の継続性と可用性
産業生産の継続性を考慮して設計されており、必要に応じて 24/7 稼働を想定した可用性設定や自動化フローへの組み込みが可能です。

追加オプションと統合

• 自動ローダー：バンド、チェーン、束供給など
• 排出装置：スライド、ローラー、複数長さ対応の構成
• 排煙・フィルタリングユニット
• レーザー源・ヘッド用チラー（冷却装置）
• プロセス用圧縮空気供給（例：15 bar）およびガスオプション
• CNC EtherCAT コントローラ、Inovance ドライブ、電気パネル
• 溶接根検出センサ、交換ノズル、Bevel ヘッド用純正スペアパーツ

技術仕様

• メーカー: Simec
• 型式: LTS3 Bevel
• レーザー出力: 3 kW（ファイバー）
• ヘッド: 3D 調整可能な Bevel ヘッド
• 切断可能厚さ: 約 1 - 6 [mm]
• 加工長さ: 約 1.5 - 6.1 [m]（構成により可変）
• 最大残材許容: 100 [mm]
• 使用ガス: 空気 - N₂ - O₂（材料・厚さに依存）
• ソフトウェア: STEP インポートおよび自動ネスティング対応 3D ソフト
• 軸制御: 3D 加工向け補間軸制御
• 自動化: 搬送/排出システムのインテグレーションとネスティング
• オプション: 排煙装置、チラー、溶接検出センサ、CNC EtherCAT コントローラ、Inovance ドライブ
