固定ラグ IXFbs

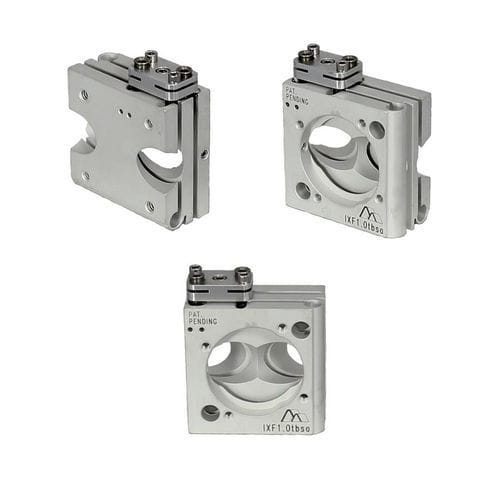

IXFbsシリーズのビームスプリッターフレクシャーマウントは、人気のあるIXFモノリシックフレクシャーマウントから派生しており、ビームスプリッターアプリケーションのためにビームクリアランスを最大化するために45°に設定されたクリアアパーチャーカットアウトを備えています。これらのマウントは、フロント調整およびトップ調整の両方の構成で利用可能で、限られたレーザーキャビティでの取り付けに柔軟性を提供し、アクセスが制限されているアプリケーションに最適です。トップ調整メカニズムには、100TPI調整ネジ用のシンプルなスプリットクランプロックが含まれており、調整前に事前にロードし、その後ロックするのが最適です。デザインは特許番号8,925,409で保護されています。

製品の特徴

• フロントまたはトップ調整可能なデザイン
• 内蔵の45°クリアアパーチャー
• モノリシック構造
• 100TPIロック可能な調整ネジ
• 真空およびUV対応
• RoHS準拠

特性 / 技術仕様

• 調整位置: フロント調整またはトップ調整
• 材料: アルミニウムまたはステンレス鋼
• 取り付け角度: 90°
• 光学サイズオプション: 0.50インチ, 0.75インチ, 1.0インチ, 2.0インチ
• 測定単位: メートル法
