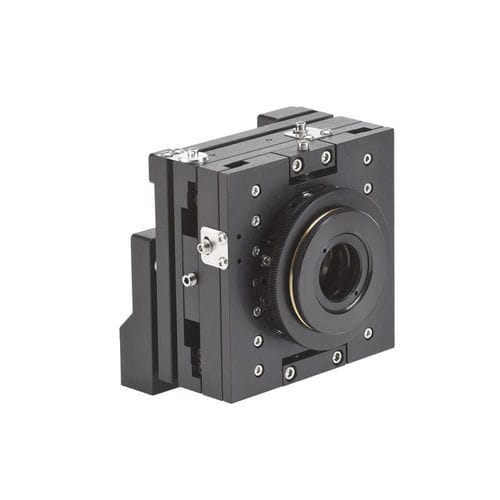

2軸ポジショニングステージ OTX

精密コンパクト産業用

OTXシリーズトランスレーターは、要求の厳しい環境での光学系の精密な調整のために設計された産業用レンズポジショナーです。この人気のOTシリーズのOEMバージョンは、コンパクトな構造を特徴とし、X軸とY軸の調整間でのクロストークをゼロにするためにクロスローラーベアリングを組み込んでいます。精密に転がされた100TPI調整ネジは、X軸とY軸の全行程にわたってサブミクロン調整を可能にし、調整の滑らかな感触を提供します。すべての軸には、4gまでテストされたフォイルロックが装備されており、困難な条件でも調整を維持します。

製品の特徴

• 100ピッチ調整ネジ
• 高精度クロスローラーデザイン
• すべての軸でロック可能

性能仕様

• 移動量: XおよびY軸: 0.125インチ (3 mm)
• 最小制御可能な動き: X、Y軸: サブミクロン

特性 / 技術仕様

• OTシリーズのOEMバージョン
• コンパクトな光学トランスレーター
• XおよびY軸の調整間でのクロストークゼロ
• サブミクロン調整能力
• すべての軸に4gまでテストされたフォイルロック
• 利用可能なオプション: UOM (メートル法/インチ法)、調整軸 (X-Y, X-Y-Z, X-Y-Z ティップ/ティルト)、光学サイズ (0.50in, 1.0in, 2.0in)
