ケーブル用試験機 ACT 15

絶縁電圧高電圧

概要

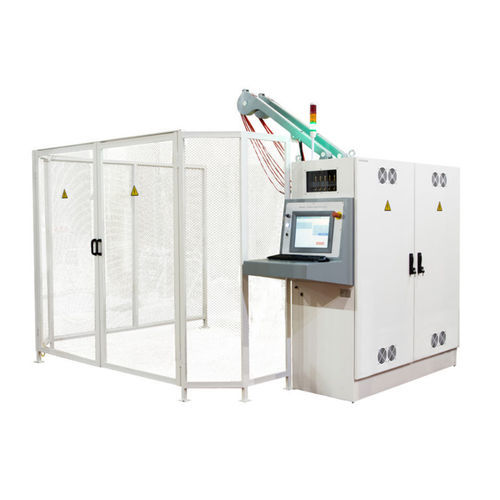

Siviko ACT 15は、複数導体ケーブルの非破壊抵抗試験および交流高電圧試験向けに設計された自動ケーブル試験システムです。導体の自動切替、データ収集、安全監視、報告書生成を自動化し、最大5心のケーブルの品質管理に適しています。

ハイライト

• 適用範囲
  • Siviko ACT 15は、導体の有効抵抗最大20 kΩ、交流試験電圧最大4 kV、最大電流最大4 Aの測定を行います。
  • 長さ最大15 km、断面積0.1〜50 mm2のケーブルに対応します。
  • 計測リード10本（赤5本、黒5本）を備えます。
  • 最大測定時間：15分59秒。
  • EN 50525、DIN VDE 0276-603、DIN VDE 0295 / IEC 60228、BS 6004/5等の規格に準拠した試験が可能です。

• 安全性
  • 独立したハードウェアおよびソフトウェアの安全チェーン。
  • 自動ロックユニット付き安全フェンスと非常停止ボタン。
  • 自動接地ユニット SIVIKO AGS、および過電圧/短絡保護。
  • 誤操作や異常電圧から装置およびオペレータを保護するインジケータとスマートアルゴリズム。

• 使いやすさ
  • オペレータは色分けされたテストリードを接続し、ケーブル種別を選択して長さを入力するだけで、システムが切替、測定、報告を実行します。
  • 導体間の自動切替、継続的な安全監視、自動テストレポート作成を行います。
  • PDFおよびCSV形式で二言語のレポートを自動生成し、ローカルおよびリモートで利用可能です。
  • テストリードはバランサーから吊り下げられ、ケーブルリールによる損傷を低減します。

• ソフトウェア
  • Siviko OSと統合PLC（WAGO PFC200）が自動試験、切替、データ収集、安全制御、レポート生成を実行します。
  • 短絡や導体断の位置を高精度で特定する自動故障局在手順を備えています。
  • 組込みユーザ管理と設定の柔軟性；銅、アルミ等の導体に対応します。

付加価値
Siviko ACT 15は、抵抗試験と高電圧試験を自動化し、安全チェーンを適用し、規格ベースの合否判定レポートを出力することで、工程を止めずに迅速かつ安全なケーブル品質検査を可能にします。

なぜ電気試験を行うか？
抵抗測定は導体の材質と断面の健全性を検証し、高電圧耐圧試験は絶縁の品質を評価します。断線や絶縁不良を検出することで短絡、機器損傷、及び安全リスクを防止します。

課題
手動による交流高電圧試験は時間を要し、専用の高電圧源、校正済み計測器、手動の切替・記録を必要とします。自動化によりリスクが低減し、時間を節約し、再現性が向上します。

自動化の内容
Siviko ACT 15は交流高電圧源（最大4 kV）、校正可能な計測モジュール、PLC制御による自動切替、データ収集、安全監視、レポート印刷を統合します。適用規格の試験条件はシステムに登録可能です。

仕様 / 技術仕様

• モデル：ACT 15
• 試験対象：最大5心のケーブル（シールド有無は設定可能）
• 試験電圧：1 … 4 kV（給電 230/400 V）— 設定可能
• ケーブル長範囲：0.1 … 15 km — 設定可能
• 有効抵抗範囲：0 … 20 kΩ — 設定可能
• 故障局在：短絡および断線の検出・局在
• 最大測定時間：15分59秒
• 計測リード：10本（赤5、黒5）；バランサーに吊り下げ
• 電圧源出力容量：15 000 VA（設定可能）
• 電圧源周波数：50 Hz
• 電圧源入力電圧：400 V（設定可能）
• 電圧源入力電流：0 … 2 A（設定可能）
• 電圧源出力電圧：0 … 4000 V（設定可能）
• 電圧源出力電流：0 … 3.75 A（設定可能）
• 入力保護：過電圧保護
• 出力保護：短絡保護
• 抵抗測定：0 … 20 kΩ、誤差 ±0.25%（温度補償）
• 電圧測定：0 … 4 kV、誤差 ±1.12%
• 電流測定：0 … 5 A、誤差 ±1%
• PLC：WAGO PFC200（ARM A8）；48デジタル入力（24 V）、2アナログ入力 12bit（RTD）、2 PQMモジュール；48デジタル出力（24 V / 0.5 A）；RS485（Modbus-RTU）、Ethernet（Modbus-TCP）、OPC UA
• 産業用パネルPC：15" XGA TFT LCD、前面IP65、5ワイヤ抵抗膜式タッチ
• 機械データ：質量570 kg；安全フェンス120 kg；寸法 217.5 × 61.5 × 180 cm（幅 × 奥行 × 高さ）
• 安全フェンス寸法：270 × 250 × 200 cm（幅 × 奥行 × 高さ）— 設定可能
• 電源：230/400 VAC、50 Hz、22 500 VA
• 環境条件：保護等級 IP 51H；動作温度 10 … +50 °C；保存温度 0 … +70 °C；相対湿度 10 … 90%（結露無）
• ソフトウェア：Siviko OS（Linux）；オプションのWebベースPCソフト；Industry 4.0対応
• レポート：二言語の試験報告書を自動生成（PDF/CSV）、ローカルおよびリモートで利用可能
