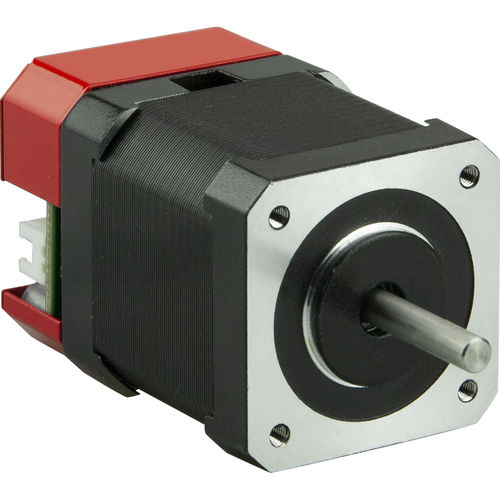

ドライブモーター SMD-1.6mini ver.2
二相ハイブリッド型ステッピング24V

ドライブモーター
ドライブモーター
ドライブモーター
お気に入りに追加する
商品比較に追加する


特徴

AC/DC
二相
タイプ
ハイブリッド型ステッピング
電圧
24V, 12V
構造
NEMA 17, コンパクト
その他の特徴
統合制御装置付き, ドライブ
トルク

0.4315 Nm
(0.3183 ft.lb)

詳細

第2弾のSMD-miniシリーズの統合制御ユニットは、2相ハイブリッドステッピングモーター用に設計されており、ユニットと一緒に使用することで、コンパクトなノンプログラミングステッピングドライブを構成することができます。 第2バージョンのSMD-miniブロックは、制御入力に供給される外部デジタル信号に応じてモーターに電力を供給するドライバーとなります。 ドライバーは、論理信号を処理することで、必要なモーターの回転速度と回転方向、およびシャフトの正確な位置決めを行います。PITCH(パルス)、DIRECTION(レベル)、RESOLUTION(レベル)という論理信号を処理することで、モーターの回転速度や方向、シャフトの正確な位置決めを行います。論理信号のソースとしては、周波数発生器、PLC、LPTポートを備えたコンピュータなどが使用できる。 ドライバの特徴は、最大1/256のマイクロステップモードと、主要パラメータをソフトウェアで設定できることです。ドライバとコンピュータの接続には、UART-USB変換器の使用を推奨します。 SMD-1.6mini ver.2ドライバーは、モーターSM4247とセットでお届けします。 SMD-1.6mini ver.2ドライバ内蔵ステッピングモータSM4247の主なパラメータ 電源電圧:DC12~24V マイクロステッピングモード:1/1、1/2、1/4、1/8、1/16、1/32、1/64、1/128、1/256 最大保持トルク 4.4 kgf*cm 相抵抗:1.65オーム 相インダクタンス:2.8mH モーター・ローター・イナーシャ:68g*cm2

---
