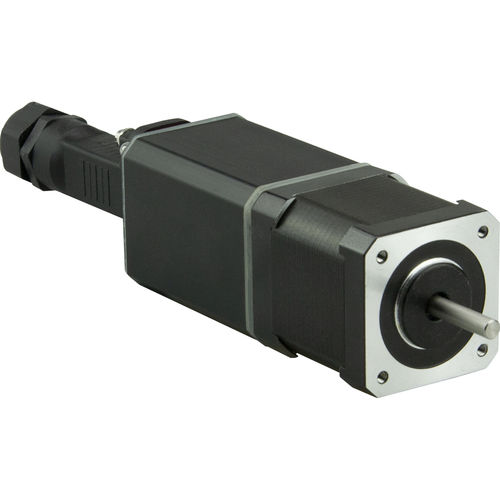

SMD1.6mini IP65は、ステッピングモータSM4247に内蔵され、IP65の保護等級を持つステッピングモータドライバです。これらのドライバは、全体が組み立てられたユニットとして提供される。接続や調整などの準備は必要なく、すぐに使える完全なステップモータードライブです。また、保護等級が高いため、劣悪な環境下での使用も可能です。
SMD1.6mini IP65ドライバーの寸法は非常に小さく、組立品の総寸法はモーターシャフトを含めて136mmで、フレームサイズはモーターフランジサイズNEMA17から42mmの位置にあります。
制御モードは標準的なPulse/Dirモードで、ステップモータドライバは電圧パルスをStep信号として、電圧レベルをDirection信号として受け取ります。運動量はパルス数に比例し、運動速度はパルスの周波数に比例します。方向はDIR入力の電圧レベルに依存します。方向信号は反転させることができます。
ステッピングモータSM4247と小型ステッパードライバSMD1.6mini IP65の主な仕様
電源はDC12~48V
マイクロステッピングモード:1、1/2、1/4、1/8、1/16、1/32、1/128、1/256
保持電流:10...100%または定格電流
最大保持トルク 4.4 kgf*cm
モーター・ローター・イナーシャ:68g*cm2
---
