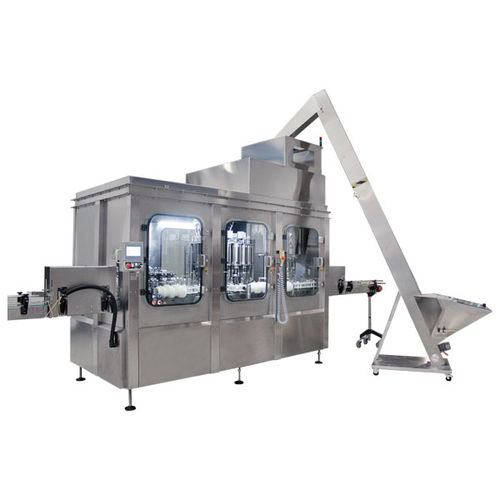

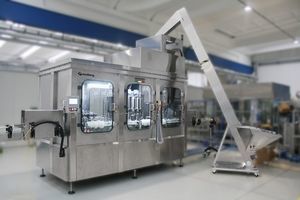

自動充填機 HEVFe

ボトル用ペットボトル用ペットボトル用

製品概要
HEVFeシリーズは、HYPER CLEAN仕様で設計された電子式容積充填システムで、PETボトルへの平型製品の容積充填に適しています。機械はモジュール式でコンパクト、衛生性および清掃・保守性を考慮して設計されています。

主な特徴

• 各充填バルブに専用の高精度流量計を搭載
• ガスケット数を削減した簡素化バルブ、二段階充填（遅＋速）対応
• 充填中にバルブとボトルが接触しない設計
• 製品に応じた交換可能なバルブ端末
• 保守時間・コストを削減するシンプルな設計

基本仕様 - 標準装備

• レシピ管理機能付き18" HMI
• HMIで直接設定可能なフォーマットパラメータ
• ボトルガイドの工具不要クイックチェンジ
• 清掃/消毒用の手動ダミーボトル（自動位置決めはオプション）
• 充填中の一定圧力を維持する製品ポンプ
• 省スペースかつ輸送体積低減のための全溶接コンパクトフレーム

バージョンと生産レンジ
充填機/キャッパー、洗浄機/充填機/キャッパー、またはENOBERGの充填‑キャッパー ブロックをSMIのストレッチブロー成形機と組み合わせたECOBLOC®構成で提供されます。

生産レンジ
製品 | 速度 (bph) | 参照
軟水 | 1,000 – 55,000 | 0.5 L
酢 | 1,000 – 46,000 | 1 L
ジュース | 1,000 – 50,000 | 0.5 L
洗剤 | 1,000 – 48,000 | 0.75 L

その他データ
ボトル容量：0.2–12 L (HC)
生産速度：1,000–55,000 bph
充填バルブ数：9–96
対応キャップ：プラスチックねじ蓋、プレスオン蓋
対応ボトル径：44–125 mm（215 mm HC）
対応ボトル高さ：160–340 mm
ボトル搬送：neck handling（首部保持、バルブとボトルは接触しない）
オペレーターパネル：18" タッチスクリーン HMI

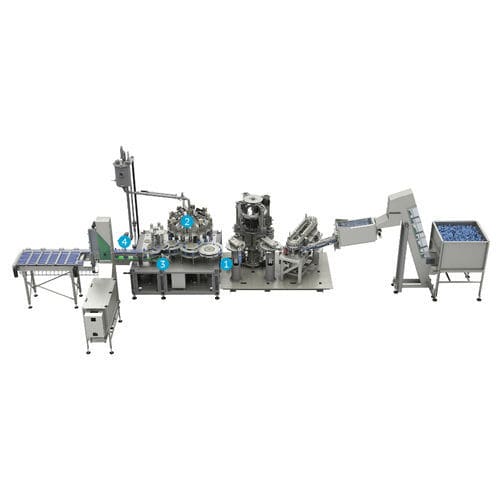

動作 - プロセス工程

• 1. 供給コンベヤ — PETボトルはエアコンベヤで供給され、空気ゲートにより第一星ロータへの流量が調整されます。
• 2. 搬送：入口 - 洗浄 — 回転星ロータで首部を把持して洗浄タレットへ搬送します。
• 3. 洗浄 — ゴムグリッパーがボトルを反転し、リンスノズルと口部を整列させます。水または空気を使用し、各タレットは「no bottle–no spray」システムを備えます。
• 4. 搬送：洗浄 – 充填 — 首部把持の星ロータで充填カロセルへ移送します。
• 5. 充填 — グリッパーがボトル首部をバルブ下に保持し、バルブとボトルは接触しません。製品は外部タンクからポンプで供給されます。導電性製品は磁気流量計（EVF）、非導電性はコリオリ質量計（EMF）による電子容積式充填を行い、各バルブの計測値で停止します。各ステーションに「no bottle–no fill」保護があります。
• 6. 搬送：充填 – キャッパー — 充填後は星ロータでキャッピングタレットへ移送されます。
• 7. キャッピング — キャップはピック＆プレース星ロータで供給され、回転または圧力方式で装着します。各タレットに「no bottle–no cap」安全装置を搭載。
• 8. 排出コンベヤ — 完成ボトルは高さ自動調整付きエアコンベヤで排出されます。

技術データ

• 利点：モジュラーでカスタマイズ可能な構造。星数を最小化しメンテナンス・洗浄を容易にするコンパクトな充填モジュール。衛生設計により汚染リスクを低減。
• 標準装備：強化ガラス保護、接液部AISI 316、18" HMI、プリセットレシピ、迅速交換部品、各バルブ付近の流量計、保守性の高いAISI 316製バルブ、電子充填システム、CIP自動サイクル。
• オプション：上部カバー、作業エリアの過圧を作るラミナフロー、充填時のバルブ本体からの滅菌空気吹付、ダミーボトル自動位置決め。
• 仕様：シリーズ/型式：HEVFe、ボトルレンジ：0.2–12 L (HC)、生産：1,000–55,000 bph、充填バルブ：9–96、パネル：18" HMI、充填技術：EVF（磁気）またはEMF（Coriolis）。
