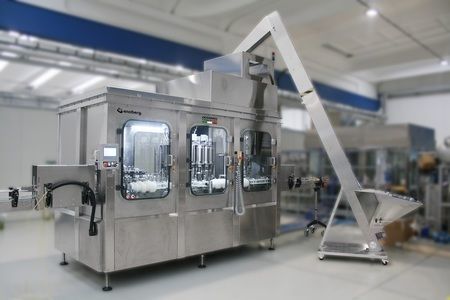

自動充填機 HEVS

ボトル用ペットボトル用ペットボトル用

製品概要
HEVFeシリーズはHYPER CLEAN規格で製造された電子式容積充填機で、PETボトルへの非炭酸製品の精密な容積充填に適しています。各充填バルブに専用の流量計を備え、幅広いボトルサイズと生産速度に対応します。

主な特長

• 各充填バルブに高精度流量計を装備;
• ガスケット数を削減した簡素化バルブ、二段階充填（スロー/ファスト）対応;
• 充填時にバルブとボトルが接触しないノンコンタクト充填;
• 製品種別に応じた交換可能なバルブ端末;
• 保守性を考慮した設計でダウンタイムを低減。

基本仕様（標準装備）

• 18" HMIタッチスクリーン（レシピプリセット）;
• フォーマットパラメータはHMI上で直接設定可能;
• 工具不要のボトルガイドクイックチェンジ;
• 清掃用の手動ダミーボトル（自動ダミーはオプション）;
• 充填中の圧力を維持する製品ポンプ;
• 設置面積を抑えるコンパクトフレーム。

仕様バリエーション
各種サイズで提供され、リンサー/フィラー/キャッパー、フィラー/キャッパー、またはECOBLOC®統合ソリューション（フィラー‑キャッパーブロックとストレッチブロー成形機の組合せ）などの構成が選択可能です。

生産レンジ
製品 | 速度 (bph) | 参照
非炭酸水 | 1,000–55,000 | 0.5 L
酢 | 1,000–46,000 | 1 L
ジュース | 1,000–50,000 | 0.5 L
洗剤 | 1,000–48,000 | 0.75 L

その他のデータ
項目 | 値
ボトル容量 | 0.2 ÷ 12 L (HCバージョン)
生産速度 | 1,000 ÷ 55,000 bph
充填バルブ数 | 9 ÷ 96
対応キャップ | プラスチックスクリューキャップ、プレスオンキャップ
対応ボトル径 | 44 ÷ 125 mm (215 mm HC)
対応ボトル高 | 160 ÷ 340 mm
ボトル搬送 | ネックハンドリング
操作パネル | 18" タッチスクリーン HMI

動作と充填技術
充填は電子式容積充填を採用し、導電性製品には磁気流量計（EVF）、非導電性製品にはコリオリ式質量流量計（EMF）を使用します。各バルブに接続された計測器が流量をパルスでカウントし、設定値到達でバルブを停止します。各ターンテーブルに "no bottle - no fill" セーフティを装備。製品は外部タンクからポンプで供給されます。

利点

• モジュール構造でカスタマイズ可能;
• コンパクトな充填モジュールにより搬送用スターの数を最小化し、保守アクセスを容易に;
• 運用および保守コストが低い;
• 汚染リスクが低く高い衛生レベルを確保;
• 優れた費用対効果。

標準付属品

• 強化ガラス製ガード;
• 製品接触部品はAISI 316製;
• 18" HMIタッチスクリーン;
• ソフトウェアによるクイックチェンジ用プリセットレシピ;
• ボトルのクイックチェンジ用部品;
• 各充填バルブ近傍に設置された流量計;
• AISI 316製で保守しやすい充填バルブ;
• 電子充填システム;
• CIP自動洗浄サイクル。

オプション

• 上部カバー;
• 作業エリアに過圧を作るラミナーフロー;
• 充填中にバルブ本体からの滅菌空気ブロー;
• 自動位置決めダミーボトル。

技術仕様

• モデル/シリーズ: HEVFe
• ボトル容量: 0.2 – 12 L (HC版)
• 生産速度: 1,000 – 55,000 bph (製品に依存)
• 充填バルブ: 9 – 96
• 充填技術: 電子式容積充填 (EVF) または質量式 (EMF, Coriolis)
• 製品接触材質: AISI 316
• ボトルハンドリング: ネックハンドリング (バルブとボトルは接触しない)
• 操作パネル: 18" HMI
• 洗浄: 自動CIPサイクル
