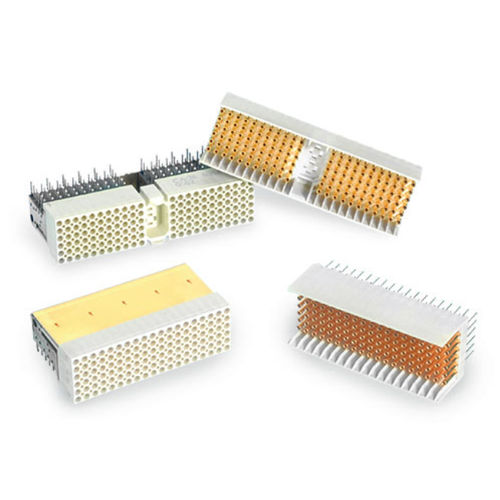

データ用コネクター cPCI series

IDEバックプレーンコンパクトPCI

Smiths Interconnectの堅牢な2mmバックプレーンコネクタシステムは、準拠したPICMGコンパクトPCI 標準ソリューションです。高度な相互接続システムをエンジニアに提供し、航空宇宙、宇宙、防衛市場セグメント内のミッションクリティカルなアプリケーションの要件に対応します。 cPCIコネクタは、衝撃や振動フレッティングに対する耐性で知られる優れたHypertac ハイパーボロイド接触技術を採用しています。 6 列の2mmセンターライン上に構成され、バックプレーン内の0.4mmハイパータック接点は、1Aの電流定格を提供し、8mΩ 未満の接点抵抗で最大 3.125Gbpsのデータレート性能を提供します。 COTSハードメトリックコネクタに対して逆ジェンダー構成が組み込まれています。このシステムは、95および110ウェイバージョンで利用可能です。 このソリューションは、コンパクトPCI COTS（商用オフ・ザ・シェルフ）システムと完全に交換可能で、IEC 1076-4-101に準拠しており、宇宙飛行のためにNASAによって承認された唯一のcPCIコネクタです。 標準的な3U/6U構成のためのcPCI COTSシステムと交換可能なモジュラー設計、 衝撃や振動フレッティングに対する耐性 NASA GSFC 認定バージョンで利用可能な ジェンダー商用 2mm 製品に逆の 適正な嵌合 EMI/RFIシールドのためのキーイング機能
