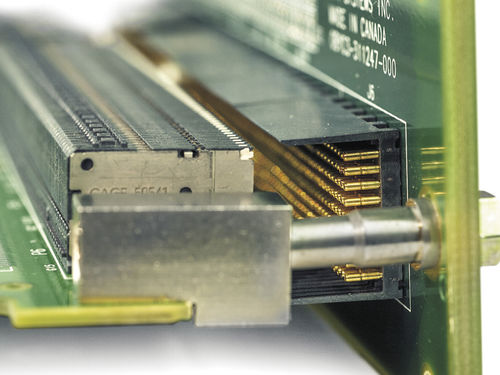

データ用コネクター KVPX series

DINバックプレーン平行

スミスインターコネクトのKVPXシリーズは、VITA 標準設計要件に適応しながら、過酷な環境でも比類のない性能を提供する組み込み相互接続システムです。 KVPXシリーズは、1.8mm x 1.35mmグリッド上の差動ペアアーキテクチャ向けに最適化されたシールド付きの高密度、高速モジュラー相互接続システムです。 ウェハ化ドーターカードアセンブリは、シングルエンドおよびパワーウェーハのオプションも提供します。 バックプレーンモジュールは、1.8mm x 1.8mm のグリッド上で 8 列および 16 列単位で提供され、ユーザ設定可能なキーイングおよび統合されたステンレス鋼ガイドピン/キーを備えています。 KVPXコネクタプラットフォームは、同じVita 46バックプレーンスロットピッチを20.3mmから25.4mmに保ちながら、80Mbpsから10Gbpsを超えるまで拡張可能です。 KVPXバックプレーンコネクタは、衝撃や振動フレッティングに対する耐性を提供することが知られている0.4mmハイパーボロイドスペース認定ソケットを使用し、多数の直線的な接触経路、低力、高い嵌合サイクル、および過酷な環境でも一貫して優れた整合性を実現する自己拭き取りクリーニングアクションを使用します。KVPX ドーターカードコネクタは、接合状態でオス接点の損傷を防ぐ前面プレートを組み込んでいます。 KVPXは、高スループットと高いコンピューティングが重要な要素であるデータ集約型アプリケーションに最適です。 インテリジェンス、監視および偵察（ISR）、信号インテリジェンス（SIGINT）、レーダーアプリケーションおよび電子カウンタ対策（ECM）。 VITA 46、47、78（スペース）規格に対応する最大 16 Gbpsの高速 標準 3Uおよび6Uに対応する柔軟なモジュラー設計、 ドーターカードピンを保護するカスタム構成フェイスプレート、プレスフィット終端
