良いことは小さなパッケージの中にある
機械内部にはあまりスペースがないことが多く、特に潤滑システムを後付けしなければならない場合、技術者にとって大きな頭痛の種となります。
このアトマイザーはコンパクトな設計(18×30×15mm、金具含まず)なので、狭い場所でも使用することができます。
使用方法
液体ホースは、無圧タンクに敷設するか、接続します。アトマイザーは、常にタンク内の最大液面より少し上に固定する必要があります。圧縮空気を入れると、アトマイザーは瞬時に噴霧を開始します(ホースに内蔵された逆止弁が、液面の急激な低下を防ぎます)。アトマイザーは、コントロールユニット(BAなど)により、常時または周期的に作動させることができますが、常に十分な量を供給することができます。
液剤は、適切かつ経済的に空気流の中心に供給されます。

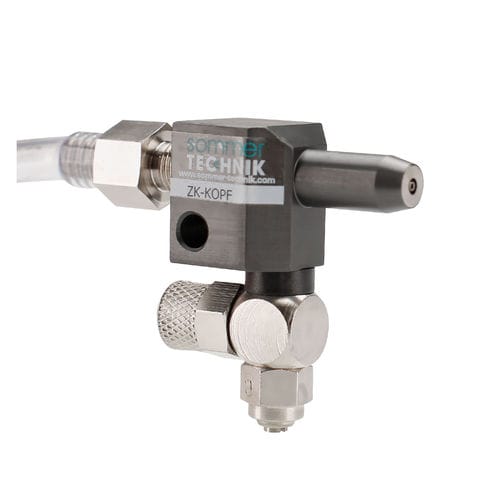

エアー&フルードチョーク(写真参照)により、エアーとフルードの量を細かく調整することができます。
技術データ
材質:陽極酸化アルミ、ニッケルメッキ真鍮
使用圧力: - - 3 - 8 bar (圧力が高いほど、霧が細かくなり、噴霧角度が小さくなります。)
20 ℃で 1 分間の吸引量の測定例。
ISOVG150 - - 5 bar の圧縮空気で 2.1 ml
- - 3 bar の圧縮空気で 1.9 ml
- -
水 - - 6 bar の圧縮空気で 62 ml
- - 6 bar の圧縮空気で 62 ml 5 bar の圧縮空気で 48 ml
- - 3 bar の圧縮空気で 30 ml
---
