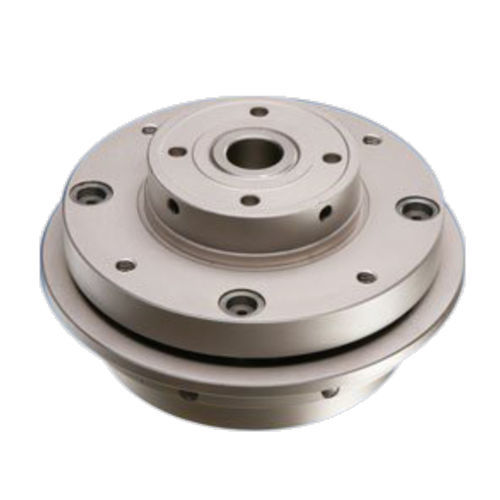

機械式トルク リミッター LCS series

ローラースチール製

LCSトルクリミッターは、トルク要求がリミッターの設定値を超えると、直ちにトルクの伝達を遮断する役割を果たす完全機械式の装置である。 安全装置ではありません。モータとリミッタの間に配置された機械部品を、瞬間的および永久的な過負荷による有害な影響から保護するための装置です。 リミッターの可動部はすべてローラーベアリングでガイドされ、トルク伝達は、リミッターの外側にある硬化・整流されたフットプリントトラックに噛み合わされた一連の硬化・整流ローラーによって保証され、特定の応力を非常に低い値内に抑制しています。 それは両方の方向で等しく作動することができます。 リミッターの較正は、高柔軟性のクロムバナジウム鋼のヘリカルスプリングによって行われます。 このため、設置後長期間経過した後でも、高精度の較正と介入の即応性が保証されています。 リミッターの解除は、可動板の軸方向の動きによって検出され、接触または近接マイクロスイッチによって駆動部を停止させ、過負荷の除去を可能にするために使用することができます。 解除後に残るカップルは、通常、設定トルクの15％以下です。 外れた原因を取り除いた後、駆動部を時計回りまたは反時計回りに回転させれば、360度方向で唯一可能な位置に再挿入され、機械の位相が元に戻るようになっています。
