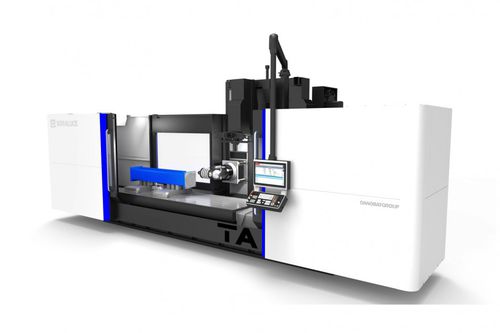

3軸フライス盤 TA汎用固定型ベッド40ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 汎用
- タイプ
- 固定型ベッド
- ツールステーション数
- 40ツール, 16ツール
- 関連機能
- 切断
- その他の特徴
- 高速, 高性能, コンパクト, 高速, ダイレクトドライブ, 工具自動取り換え機能付
- X軸移動距離
2,500 mm, 3,500 mm
(98.43 in, 137.8 in)- Y軸移動距離
1,200 mm
(47.24 in)- Z軸移動距離
1,500 mm
(59.06 in)- 回転速度
6,000 rpm, 7,000 rpm
(37,699 rad.min-1, 43,982 rad.min-1)- 出力
32 kW
(43.51 hp)- X軸の移動速度
30,000 mm/min
(19.69 in/s)- Y軸の移動速度
35,000 mm/min
(22.97 in/s)- Z軸の移動速度
35,000 mm/min
(22.97 in/s)
詳細
マシニングセンタの域をはるかに超え、より高い作業量、パワー、トルク、切削能力を提供。
水冷とリアルタイム熱補正による最高の幾何学的安定性。
お客様のニーズに合わせたソリューションより高い主軸回転数を持つミーリングヘッドの新しい選択と、ミーリングテーブルとターニングテーブルの容易な統合。
人間工学と容易なメンテナンス
技術データ
以下のことが可能です：
垂直および斜めのアーティキュレーションの自動割り出し。
ヘッドの自動交換
内部/外部冷却システム。
あらゆるタイプのテーパーとプルスタッドに対応。
工具によって異なるクランプ力。
様々なアクセサリーのセッティングに適しています。
32 / 43 / 46 / 55 kW
2.5°×2.5°／1°×2.5°／0.001°×0.001
4000 / 5000 / 6000 / 7000 min-1
コンパクトなデザインは、インラインモーター搭載機専用です。両ヘッド関節の同時位置決めを可能にし、非生産時間を短縮します。
逆加工が可能です：
最大-45
セットアップ不要
サイクルタイムの改善
仕上げ品質の向上
最小限の操作
マシントラベルをフルに活用
ワークサポート治具の追加不要
テーブルヘッド主軸に近い位置で、前面および側面加工が可能
37 / 43 kW
1º x 1º
4000 min-1
---
