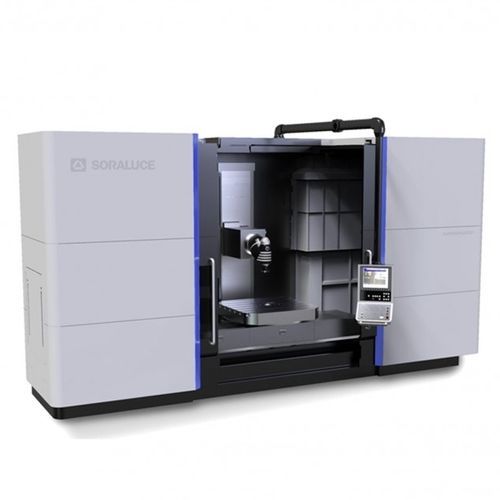

5軸フライス盤 TRD汎用固定型ベッドロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- 固定型ベッド, ロータリーテーブル
- ツールステーション数
- 40ツール, 16ツール, 80ツール
- 応用
- 重加工用
- その他の特徴
- 高性能, コンパクト, 高精度, 高生産性, 高出力, 工具自動取り換え機能付
- X軸移動距離
3,000 mm, 3,500 mm
(118.11 in, 137.8 in)- Y軸移動距離
1,300 mm, 1,500 mm
(51.18 in, 59.06 in)- Z軸移動距離
1,600 mm
(62.99 in)- 回転速度
6,000 rpm, 7,000 rpm
(37,699 rad.min-1, 43,982 rad.min-1)- 出力
43 kW
(58.46 hp)- X軸の移動速度
35,000 mm/min
(22.97 in/s)- Y軸の移動速度
35,000 mm/min
(22.97 in/s)- Z軸の移動速度
35,000 mm/min
(22.97 in/s)- 最大テーブル積載量
10,000 kg, 12,000 kg
(22,046 lb, 26,455 lb)
詳細
生産性、精度、カスタマイズの最大化に向けた先進のSORALUCEテクノロジー：アキュラヘッド、SSV、アダプティブ・コントロール
SORALUCEヘッドテクノロジー：ステップレスユニバーサルヘッドやバーチカルエレクトロスピンドルを含む、信頼性の高い幅広いSORALUCEヘッド群
SORALUCEデジタル、データシステム: 機械とプロセスのステータスを継続的に把握できる包括的なモニタリングパッケージ。
厳密な設計と組立工程から生まれる長寿命の精度
最適な剛性と機械的安定性により、荒加工で高い切り屑処理能力を発揮。
金型産業の部品の生産性と精度が向上
トータル・マシン・コンセプト・デザイン：最適な快適性、安全性、人間工学のために分析された完全な作業エリア（メンテナンス・スポット、オペレーター・エリア）
技術データ
自動ヘッド交換
スピンドル冷却
工具によって異なるクランプ力
様々なアクセサリーのセッティングに適しています。
スピンドルロックオプション（旋盤加工）
ソラルーチェFP,FR,FXRモデルで使用可能。
37 kW
0.001° x 0.001°
7000 min-1
を可能にします：
垂直および斜めの関節の自動割り出し。
ヘッドの自動交換
内部/外部冷却システム。
あらゆるタイプのテーパーとプルスタッドに対応。
工具によって異なるクランプ力。
様々なアクセサリーのセッティングに適しています。
32 / 43 / 46 / 55 kW
2.5°×2.5°／1°×2.5°／0.001°×0.001
4000 / 5000 / 6000 / 7000 min-1
---
