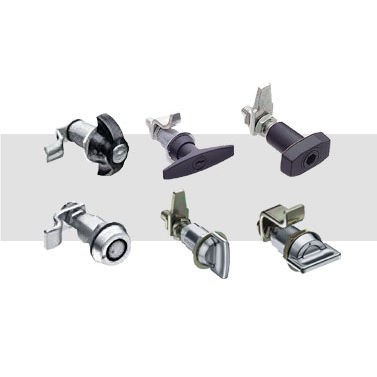

圧縮ラッチ E3 - VISE ACTION®

鉄製ステンレス製ライトデューティー用

製品概要
SouthcoのE3 VISE ACTION® 圧縮ラッチは機械的優位性を提供し、過酷な産業用途においてもドアやパネルの密閉・耐振動性のある確実な閉鎖を実現します。VISE ACTION® 機構はカムをフレーム裏に整列させ、連続した半回転でカムを真上に引き上げ、ガスケット用の一貫した6.4 mm（0.25 in）の圧縮を与えて環境シールを確保し、ノイズを低減し擦れを防止します。オーバーセンターラッチは衝撃や振動による誤開放に対して耐性を持ちます。

特徴と利点

• ガスケットシール用に一定の6.4 mm（0.25 in）圧縮を提供
• 半回転の簡易操作で迅速かつ再現性のある閉鎖を実現
• 振動によるノイズやガタつきを低減
• オーバーセンターラッチで誤開放を防止
• カムの整列により擦れを防ぎスムーズな作動を確保

オプション

• 材質：亜鉛合金、ステンレス、アルミニウム（要求により他材質も可）
• 仕上げ：粉体塗装、クロムめっき、電解研磨、パッシベーション、陽極酸化など
• 固定式・調整式のグリップ、時計回り／反時計回りの作動
• ヘッドスタイル：チューブラーキー、手動、キー付、南京錠対応、Tハンドル、ウィング、ノブ、六角、スロット、四角、三角
• 用途に合わせたカスタムサイズ・取付様式およびシール、振動、耐火、衛生対応の設計
• アクセサリ：カム、フランジガスケット、シーリングカバー、フラッシュマウントブラケット、キー、パドロックブラケット、プルタブなど

規格・認証

• RoHS準拠
• NEMA / IP等級（IP65、IP66、IP67、IP69K 等、仕様により）
• EN45545（耐火）対応オプション
• EN61373（振動）試験対応オプション
• 特定モデルのUL登録あり

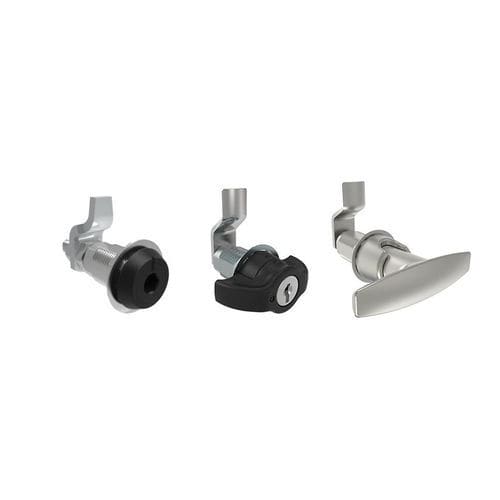

代表的なバリアントとアクセサリ

• E3 VISE ACTION® 圧縮ラッチ 大型、チューブラーキー、亜鉛合金、粉体塗装黒（例）
• E3 VISE ACTION® 圧縮ラッチ 大型、Tハンドル、亜鉛合金、粉体塗装黒（例）
• ステンレス製カムおよび交換部品
• フランジガスケットやシーリングカバー（各種エラストマー）
• キーおよびコードキーオプション

技術仕様

• 圧縮（引き上げ量）：一貫した6.4 mm（0.25 in）
• 作動：オーバーセンターを伴う連続半回転動作
• 材質：亜鉛合金、ステンレス、アルミニウム（他材質も対応可）
• 仕上げ：粉体塗装、クロムめっき、電解研磨、パッシベーション、ニッケル、亜鉛めっき、陽極酸化、溶融亜鉛めっき、素地
• ヘッドスタイル／ドライブ：チューブラーキー、六角（4 mm、8 mm）、スロット、四角、三角、Tハンドル、ノブ、ウィング等
• グリップ：固定式および調整式
• 取付：フラッシュ、単穴、3穴、クリップインなど
• 保護等級：バリアントとシールによりIP65〜IP69K対応可能
• 振動・衝撃耐性：EN61373準拠の仕様あり
• ラッチポイント：単点または三点締めの選択肢
• アクセサリ：カム、フランジガスケット、フラッシュカップ、取付ブラケット、キー、パドロックブラケット、プルタブ
