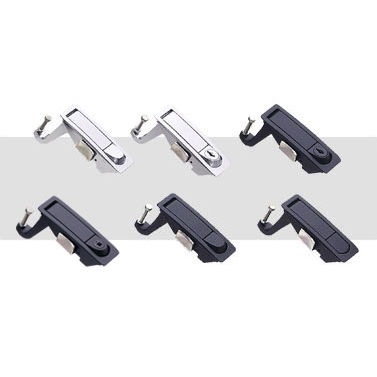

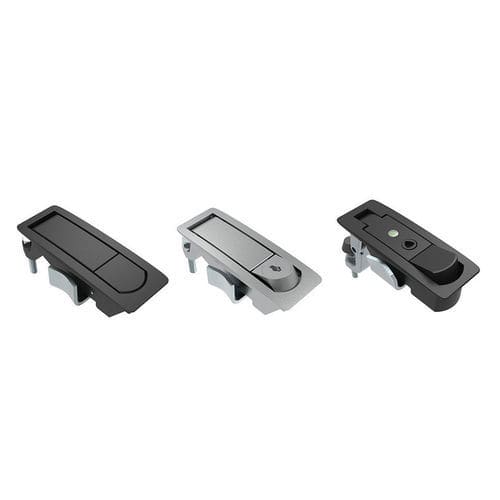

圧縮ラッチ C2 series

プッシュトゥ クローズレバー式鍵式

概要
C2圧縮型レバーラッチは、扉・パネル向けに低プロファイルでプッシュボタン操作を提供します。圧縮動作によりラッチ接触点での擦れや摩耗を生じさせずに扉を確実に引き込みます。フラッシュ（平面）トリガーと隆起トリガーの選択で突出量と操作性を調整できます。

特徴と利点

• 圧縮動作により扉やパネルを擦れや摩耗なくしっかり固定します。
• 最大約23 mmの広いグリップレンジにより、経時変化に合わせた簡単な調整が可能。バリエーションにより拡張レンジもあります。
• フラッシュトリガーは突出を最小化し平滑な面を実現、隆起トリガーは操作が容易です。
• 鍵や工具でのアクセスを備えたロック仕様でセキュリティを強化できます。
• シールド／密封仕様は NEMA 4 / IP65 環境に対応します。
• 多くのバリエーションは単一ネジでの迅速な取り付けが可能です。

オプション

• 仕上げ：黒の粉体塗装（マット）、テクスチャードクロームなど。
• トリガー形式：フラッシュ（平面）トリガー、隆起トリガー。
• セキュリティ／アクセスオプション：キーによるロック、工具アクセス、各種ロックスタイルと鍵の選択肢。
• 振動・摩耗・騒音低減のためのラバーバンパーオプション。
• ラッチ開放状態を示すカラーコード式視覚インジケータのオプション。

規格適合／認証

• 密封仕様は NEMA 4 および IP65 用途に適合します。

製品メディア

• C2シリーズ用のシリーズレベル製品ビデオが利用可能です。
• シリーズレベルのカタログ／資料（PDF）を用意しています。

技術仕様

• シリーズ名：C2。
• 動作：プッシュボタン式、圧縮（コンプレッション）動作。
• 最大公表グリップレンジ：約23 mm（0.91 in）；他のバリエーションで拡張レンジあり。
• 典型的なパネル厚：1–5 mm、1–8 mm（部品番号により異なる）。
• 材料：亜鉛合金が典型（バリエーションによりナイロンやゴム部品あり）。
• 仕上げ：粉体塗装（黒）、テクスチャードクローム等。
• 密封：密封バリエーションは NEMA 4 / IP65 に適合。
• 取り付け：迅速な取り付け設計（一部は単一ネジでの取り付け）。
• 付属品：ラバーバンパー、鍵（ロック仕様用）、視覚インジケータ等。
