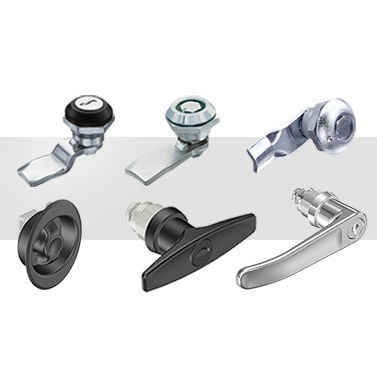

カムラッチ E5 series

ステンレス製電気キャビネット用

製品概要
E5シリーズの1/4回転カムラッチは、パネル取付けのモジュラー式クォーターターンラッチで、複数のボディ材質と各種カム形状を選択できます。傾斜カムは閉鎖時に約2 mmの圧縮を与え、振動やガタを低減します。

特徴と利点

• 単一穴＋1個の取付ナットでの簡単取付；組立済みタイプはグリップがパネル厚を約4 mm超える場合に取付を簡素化
• 多様なヘッドスタイルとドライバー形状でアクセス管理と工具互換を確保
• 傾斜カムにより閉鎖時に約2 mm（0.08 in）の圧縮動作で確実にシール
• プッシュ・トゥ・クローズは接触時にカムが自由に回転し、クリア後に内蔵スプリングで復帰
• ラッチ状態（閉/開）を示す視覚インジケーターを装備
• 薄型シリーズは突起を抑え、標準シリーズは多様なヘッド、シーリング、スプリング内蔵ボディを提供

オプション

• 時計回り／反時計回りの作動方向選択
• つまみ式、工具式、鍵式（シリンダー）などの操作方式、南京錠対応オプション
• シングルポイント／ツーポイントのプッシュ・トゥ・クローズ対応
• カム種類：フリクションカム（35 mm/45 mm）、フックカム、各種オフセット
• ヘッド/ドライバ：スロット、六角、四角、三角、ウィング、Tハンドル、Lハンドル、フラッシュカップ、シャッタードライバ、シリンダー等
• 材質：亜鉛合金、ステンレス（316含む）、鋼、アルミ合金、ガラス繊維強化ナイロン、ABS、アセタル等
• 仕上げ：粉体塗装（黒/カスタム）、クロームめっき、亜鉛めっき、亜鉛‑ニッケル、電解研磨、パッシベート等
• シーリング：Oリング／シーリングワッシャーのオプション
• 小型ドアやスペース制約のある用途向けのミニチュアサイズ

規格・性能

• 回転カムの最大静的使用荷重は仕様により変動し、最大で約670 N（150 lbf）
• プッシュ・トゥ・クローズの最大静的使用荷重は約330 N（74 lbf）

ドキュメント／メディア

• E5シリーズ製品ページ／カタログ（PDF）
• 製品デモ／取付動画

特長 / 技術仕様

• シリーズ名：E5
• 動作：1/4回転（90°）
• 取付：単一取付穴＋ナット；table‑mountやrear‑fastened等のバリエーション
• グリップ対応：モジュラーオフセットと複数のデプスオプション；グリップがパネル厚を≈4 mm超える場合は組立済み推奨
• 材質：亜鉛合金、ステンレス（316含む）、鋼、アルミ合金、ガラス繊維強化ナイロン、ABS、アセタル（仕様依存）
• 表面処理：粉体塗装、クロームめっき、亜鉛めっき/クロメート、亜鉛‑ニッケル、電解研磨、パッシベート等
• ヘッド/アクチュエータ：ウィング、ロープロファイル、スロット、内六角、四角、T/Lハンドル、フラッシュ引手、シャッタードライバ、シリンダー等
• ロック/アクチュエータオプション：手動、工具式、シリンダー/鍵、南京錠対応、シャッタードライバ、スプリングリターン等
• カム種類・長さ：フリクションカム 35/45 mm、フックカム、各種形状
• シーリング対応：Oリング／シーリングワッシャーの有無を選択可能
• シリーズ/サイズ：Low Profile、Standard、Mini、Push‑to‑Close、Flush Cup、Detent、20.1 mm等
• 用途：パネル・ドアのクイックアクセスおよび振動対策が必要な用途
