ひじ形管継手 QS series

Tスチール製クイック

製品概要

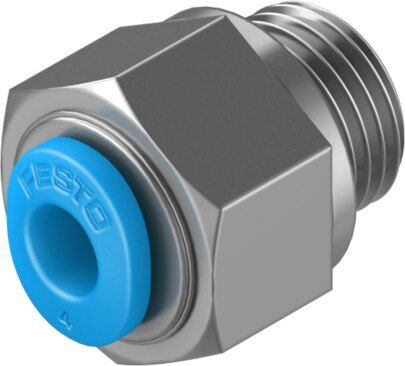

Festo QSTF、QSM、QS、QSML のプッシュイン継手。空気配管の接続用で、G1/8 のオスねじポートに対応します。チューブ外径はモデルにより 4 mm〜8 mm。使用圧力範囲：-0.95〜14 bar。温度範囲（該当する場合）：-10°C〜80°C。

利用可能な部品

• QSTF-G1/8-4 — プッシュインT継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 3 mm；-0.95〜14 bar
• QSTF-G1/8-6 — プッシュインT継手；オスねじ G1/8；チューブ外径 6 mm；公称内径 約 4 mm；-0.95〜14 bar
• QSTF-G1/8-8 — プッシュインT継手；オスねじ G1/8；チューブ外径 8 mm；公称内径 約 5.6 mm；-0.95〜14 bar
• QSM-G1/8-4-I — プッシュイン直線継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 3.1 mm；-0.95〜14 bar
• QS-G1/8-4-I-100 — プッシュイン直線継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 2.6 mm；-0.95〜14 bar
• QSM-G1/8-4 — プッシュイン直線継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 2.9 mm；-0.95〜14 bar
• QSML-G1/8-4 — プッシュインL継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 2.5 mm；-0.95〜14 bar
• QS-G1/8-4-100 — プッシュイン直線継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 3 mm；-0.95〜14 bar
• QS-G1/8-4 — プッシュイン直線継手；オスねじ G1/8；チューブ外径 4 mm；公称内径 約 3 mm；-0.95〜14 bar

特長

• プッシュイン方式により空気配管の着脱が容易
• 対応チューブ外径：4 mm、6 mm、8 mm（モデル依存）
• ポートねじ：オス G1/8
• 公称内径は型番により異なる（約 2.5 mm〜5.6 mm）
• 使用圧力範囲：-0.95〜14 bar
• 温度範囲（製品仕様参照）：-10°C〜80°C

技術仕様

• ブランド：Festo
• シリーズ：QSTF、QSM、QS、QSML（プッシュイン継手）
• 共通ポートねじ：オス G1/8
• チューブ外径オプション：4 mm、6 mm、8 mm
• 公称内径：≈ 2.5 mm、2.6 mm、2.9 mm、3 mm、3.1 mm、4 mm、5.6 mm
• 圧力範囲：-0.95〜14 bar
• 温度：-10°C〜80°C（個別製品の仕様参照）
• 対応型番：QSTF-G1/8-4; QSTF-G1/8-6; QSTF-G1/8-8; QSM-G1/8-4-I; QS-G1/8-4-I-100; QSM-G1/8-4; QSML-G1/8-4; QS-G1/8-4-100; QS-G1/8-4
