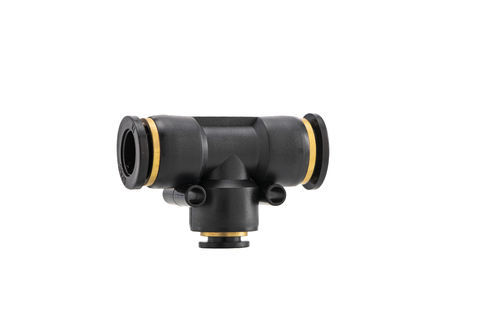

空圧式コネクター E series

TタイプM5チューブ用

概要
空気圧および計装システム向けのクイックコネクト式プッシュイン継手。コネクタ、エルボ、ティー、Y継手、バンジョーエルボ、流量調整弁、ハンドバルブをφ4mm〜φ16mmのチューブに対応し、BSPおよびM5ねじを選択可能です。

主な特長

• チューブ径: Ø4 mm – Ø16 mm
• ねじオプション: M5、BSP 1/8"、BSP 1/4"、BSP 3/8"、BSP 1/2"
• プッシュイン接続によりチューブの迅速な取り付け/取り外しが可能
• 利用可能な製品種別: コネクタ、エルボ、ティー、Y継手、バンジョーエルボ、流量調整弁、ハンドバルブ
• 250以上の構成（ページには252構成を掲載）

利用可能な継手タイプ（ページのフィルタ）

• バンジョーエルボ
• バンジョーエルボ 2X
• バンジョーエルボ 3X
• ブランキングプラグ
• ブランチメイルY
• バルクヘッド
• クロスコネクタ
• エンドプラグ
• イコールクロス
• イコールエルボ
• イコールマルチティー
• イコールティー
• イコールY
• フィメイルエルボ
• 流量調整弁
• ハンドバルブ
• メイルエルボ
• リデューサ
• チューブコネクタ
• アンイコールティー
• アンイコールY

利用可能なチューブサイズ（フィルタ）

• 4mm
• 6mm
• 8mm
• 10mm
• 12mm
• 14mm
• 16mm

ねじオプション（フィルタ）

• M5
• BSP 1/8"
• BSP 1/4"
• BSP 3/8"
• BSP 1/2"

製品表（シリーズ表から選択した行）
Part Number | Type | Tube | Thread | Price (GBP)
EHVFF6-6-SPAC | Hand Valve | 6mm | Tube-to-Tube | £11.46
EHVFF8-8-SPAC | Hand Valve | 8mm | Tube-to-Tube | £12.11
EHVFF10-10-SPAC | Hand Valve | 10mm | Tube-to-Tube | £14.28
EHVFF12-12-SPAC | Hand Valve | 12mm | Tube-to-Tube | £17.36
EPE04 | Equal Tee | 4mm | Tube-to-Tube | £0.90
EPE06 | Equal Tee | 6mm | Tube-to-Tube | £0.97
EPE08 | Equal Tee | 8mm | Tube-to-Tube | £1.12
EPE10 | Equal Tee | 10mm | Tube-to-Tube | £1.32
EPE12 | Equal Tee | 12mm | Tube-to-Tube | £1.71
EPE14 | Equal Tee | 14mm | Tube-to-Tube | £3.81
EPE16 | Equal Tee | 16mm | Tube-to-Tube | £4.20
EPEG6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEG8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEG10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEG10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEG12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEG12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPEW6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEW8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEW10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEW10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEW12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEW12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPG6-4 | Reducer | 6mm | Tube-to-Tube | £0.97
EPG8-6 | Reducer | 8mm | Tube-to-Tube | £1.19
EPG10-6 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG10-8 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG12-8 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG12-10 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG16-12 | Reducer | 16mm | Tube-to-Tube | £3.65
EPH4-01 | Banjo Elbow | 4mm | BSP 1/8" | £2.64
EPH4-02 | Banjo Elbow | 4mm | BSP 1/4" | £2.90
EPH4-M5 | Banjo Elbow | 4mm | M5 | £2.79
EPH6-01 | Banjo Elbow | 6mm | BSP 1/8" | £2.79
EPH6-02 | Banjo Elbow | 6mm | BSP 1/4" | £3.04
EPH6-03 | Banjo Elbow | 6mm | BSP 3/8" | £4.02
EPH6-M5 | Banjo Elbow | 6mm | M5 | £2.91
EPH8-01 | Banjo Elbow | 8mm | BSP 1/8" | £4.23
EPH8-02 | Banjo Elbow | 8mm | BSP 1/4" | £4.23
EPH8-03 | Banjo Elbow | 8mm | BSP 3/8" | £5.38
EPH8-04 | Banjo Elbow | 8mm | BSP 1/2" | £7.70
EPH10-02 | Banjo Elbow | 10mm | BSP 1/4" | £5.38
EPH10-03 | Banjo Elbow | 10mm | BSP 3/8" | £6.00
EPH10-04 | Banjo Elbow | 10mm | BSP 1/2" | £7.70
EPH12-02 | Banjo Elbow | 12mm | BSP 1/4" | £6.50
EPH12-03 | Banjo Elbow | 12mm | BSP 3/8" | £7.70
EPH12-04 | Banjo Elbow | 12mm | BSP 1/2" | £8.64
EPH2X4-01 | Banjo Elbow 2X | 4mm | BSP 1/8" | £4.95
EPH2X4-02 | Banjo Elbow 2X | 4mm | BSP 1/4" | £6.93

技術仕様

• シリーズ名: E-Series Push-In Fittings
• 用途: 空気圧および計装システム
• 対応チューブ: Ø4 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø14 mm, Ø16 mm
• 接続方式: プッシュイン式クイックコネクト
• ねじオプション: M5, BSP 1/8", BSP 1/4", BSP 3/8", BSP 1/2"
• 製品形態: コネクタ、エルボ、ティー、Y継手、バンジョーエルボ、流量調整弁、ハンドバルブ、リデューサ、プラグ
• ページに掲載された構成数: 252
• ページに表示された価格はGBPです（表の例を参照）。価格は品番とサイズにより異なります。
