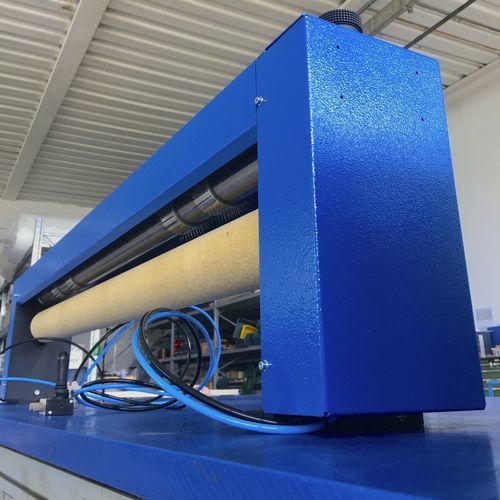

プラスチックフィルム用微穿孔装置 CN-60

CN60マイクロパーフォレーターは、移動する素材に様々な径の微細な穴を開けるために設計された、非常に小型で軽量かつ汎用性の高いモデルであり、スリッター、押出機、印刷機、溶接機などのフィルム加工ラインや、フィルムを連続的に加工するあらゆる生産ラインにホストユニットとして挿入される。 穿孔は、ニードルシャフトとカウンターローラーからなる穿孔ユニットを通して行われる。フィルムは2つのローラーを通過し、このローラーが材料に接触することで穿孔される。ローラーは、手動で調整可能な2つのマイクロメータースクリューを介して接近する。CN60は、ホストマシンやラインの速度*に完璧に適応し、フィルムドラッグの中を移動します。 主な構成 ニードルシャフト(1)とカウンターローラー(2)で構成され、移動するフィルムが通過するパーフォレーショングループ 空気圧システム（パーフォレーションの有効／無効を切り替える） マイクロメータースクリューを使用した手動貫通調整システム ニードルシャフト ニードルシャフト(1)は、内部にクロムメッキされたロッドを持つスチール製ローラーで構成され、その上にシリンダー(ニードルが固定されたブロンズ製セクター)が取り付けられています。ニードルシャフトに間隔をあけてニードルシリンダーを取り付けることで、材料に複数のマイクロ穿孔を行うことも、隣接するシリンダーを取り付けることで、フィルムの有効面全体に穿孔を行うことも可能です。シリンダーには、最小Ø 80μ、最大Ø 1mmの穴用の針が取り付けられています。 カウンターローラー カウンターローラー(2)は、マイクロ穿孔する素材に応じて、毛またはゴムをお選びいただけます。
