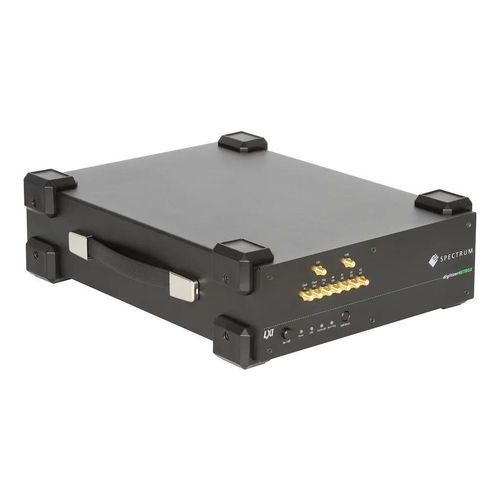

最大5GS/sデジタイザ DN2.33x series

最大10GS/s最大3.2GS/s1チャンネル

概要
DN2.33x シリーズは、12ビット A/D 変換を備え、最大 10.0 GS/s のサンプリングレートおよび最大 4.70 GHz のアナログ帯域幅を提供する Ethernet / LXI の digitizerNETBOX 製品群であり、高速信号の取得とネットワーク経由のリモート操作に対応します。

主な機能

• 10.0 GS/s、6.4 GS/s、3.2 GS/s のサンプリングレートを持つモデル（シングルチャネルおよびデュアルチャネルのバリエーション）。
• モデルにより最大 4.70 GHz のアナログ帯域幅。
• 1 または 2 チャネル構成；オンボードメモリ最大 2 GSamples（機種によりオプションで拡張可能）。
• 入力レンジは ±200 mV ～ ±2.5 V の 4 種類；入力インピーダンス 50 Ω；DC 結合；シングルエンド入力。
• トリガーモード：ウィンドウ、リアーム、OR/AND；タイムスタンプおよび複数録画モード対応。
• Ethernet / LXI によるリモート操作（digitizerNETBOX ネットワーク機器）。

利用可能な機種と主な仕様

• DN2.335-01 — Ethernet；1 チャネル；12 ビット；10 GS/s（1 ch）；3 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。
• DN2.336-01 — Ethernet；1 チャネル；12 ビット；10 GS/s（1 ch）；4.70 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。
• DN2.335-02 — Ethernet；2 チャネル；12 ビット；10 GS/s（1 ch）/ 5 GS/s（2 ch）；3 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。
• DN2.336-02 — Ethernet；2 チャネル；12 ビット；10 GS/s（1 ch）/ 5 GS/s（2 ch）；4.70 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。
• DN2.333-01 — Ethernet；1 チャネル；12 ビット；6.4 GS/s；2 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。
• DN2.333-02 — Ethernet；2 チャネル；12 ビット；6.4 GS/s（1 ch）/ 3.2 GS/s（2 ch）；2 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。
• DN2.332-02 — Ethernet；2 チャネル；12 ビット；3.2 GS/s；1 GHz 帯域幅；入力 ±200 mV ～ ±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100％；メモリ最大 2 GSamples；オプション：Block Average、Digital Pulse Generator。

技術仕様

• 分解能：12 ビット（モード：ネイティブ 12 ビット、8 ビットモード、12 ビットパックドモード）。
• 最大サンプリングレート：機種とアクティブチャネルにより、シングルチャネルで最大 10.0 GS/s、6.4 GS/s、3.2 GS/s。
• アナログ帯域幅：バリアントによって最大 4.70 GHz。
• 入力レンジ：±200 mV ～ ±2.5 V（4 段階選択）。
• 入力インピーダンス：50 Ω；カップリング：DC；入力タイプ：シングルエンド。
• チャネル数：1 または 2（機種依存）；2 チャネル時は上記のとおりサンプリングレートが低下。
• オンボードメモリ：最大 2 GSamples（機種依存）；ファミリー文書に基づく大容量オプションあり。
• トリガーモード：ウィンドウ、リアーム、OR/AND；タイムスタンプおよび複数録画をサポート。
• リモート操作：Ethernet / LXI ネットワーク機器（digitizerNETBOX リモート操作）。
• オプション機能：Block Average、Digital Pulse Generator Option、Multiple Recording、Timestamping、データ削減のためのデジタルモード。
