最大5GS/sデジタイザ DN6.33 series

最大10GS/s最大3.2GS/s10チャンネル

概要

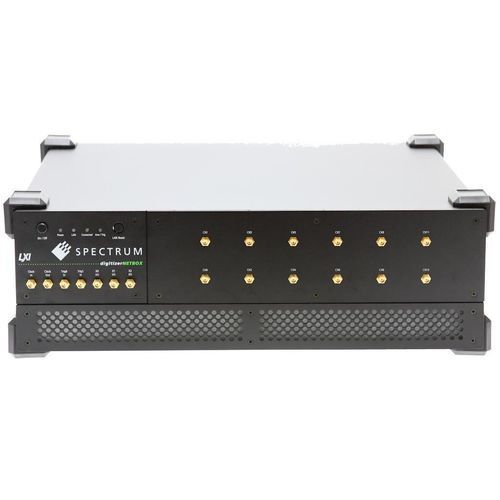

DN6.33xシリーズは、12ビット分解能を備え、3.2 GS/s～10.0 GS/sのサンプリングレートを提供する超高速Ethernet/LXI digitizerNETBOXです。最大12チャンネルまでのマルチチャンネル構成で利用可能で、非常に広帯域なA/Dフロントエンド、柔軟なオンボードメモリ、Ethernet/LXIによるリモート操作を組み合わせています。研究室や自動試験用途に適しています。

主な特長

• 10.0 GS/s、6.4 GS/s、3.2 GS/sのモデルを用意
• アナログ帯域幅は最大3.0 GHz（6.4/3.2 GS/sモデルは2.0 GHzのバリアントあり）
• チャンネル数：4、6、8、10、12（モデルによる）
• オンボードメモリ：標準 1/2 GSamples/チャンネル；オプションで4/8 GSamples/チャンネル
• 入力レンジ：±200 mV～±2.5 V（4レンジ）；入力インピーダンス50 Ω；DCカップリング；シングルエンド入力
• トリガーモード：Window、re-arm、OR/AND および複数構成
• Ethernet / LXIによるリモート制御と統合

利用可能モデルと主要データ（製品表より抜粋）

• DN6.335-04 — Ethernet；アナログ入力4；12 Bit；10 GS/s（1～2アクティブ）、5 GS/s（4アクティブ）；3 GHz；入力レンジ ±200 mV～±2.5 V；50 Ω；DC；シングルエンド；ユーザーオフセット ±100%；メモリ（最大）：2x2 GSamples（2x8 GSamples オプション）；同期 Internal Star-Hub；機能：8 Bit Mode、12 Bit Packed Mode、Multiple Recording、Timestamp；オプション：Block Average、Digital Pulse Generator
• DN6.335-06 — Ethernet；アナログ入力6；12 Bit；10 GS/s（1～2アクティブ）、5 GS/s（4～6アクティブ）；3 GHz；メモリ（最大）：3x2 GSamples（3x8 オプション）；同期 Internal Star-Hub；同等の機能/オプション
• DN6.335-08 — Ethernet；アナログ入力8；12 Bit；10 GS/s（1,2,4アクティブ）、5 GS/s（6,8アクティブ）；3 GHz；メモリ（最大）：4x2 GSamples（4x8 オプション）
• DN6.335-10 — Ethernet；アナログ入力10；12 Bit；10 GS/s（1,2,4アクティブ）、5 GS/s（6,8,10アクティブ）；3 GHz；メモリ（最大）：5x2 GSamples（5x8 オプション）
• DN6.335-12 — Ethernet；アナログ入力12；12 Bit；10 GS/s（1,2,4,6アクティブ）、5 GS/s（8,10,12アクティブ）；3 GHz；メモリ（最大）：6x2 GSamples（6x8 オプション）
• DN6.333-04 — Ethernet；アナログ入力4；12 Bit；6.40 GS/s（1～2アクティブ）、3.20 GS/s（4アクティブ）；2 GHz；メモリ（最大）：2x2 GSamples（2x8 オプション）
• DN6.333-06 — Ethernet；アナログ入力6；12 Bit；6.40 GS/s（1～2アクティブ）、3.20 GS/s（4～6アクティブ）；2 GHz；メモリ（最大）：3x2 GSamples（3x8 オプション）
• DN6.333-08 — Ethernet；アナログ入力8；12 Bit；6.40 GS/s（1,2,4アクティブ）、3.20 GS/s（6,8アクティブ）；2 GHz；メモリ（最大）：4x2 GSamples（4x8 オプション）
• DN6.333-10 — Ethernet；アナログ入力10；12 Bit；6.40 GS/s（1,2,4アクティブ）、3.20 GS/s（6,8,10アクティブ）；2 GHz；メモリ（最大）：5x2 GSamples（5x8 オプション）
• DN6.333-12 — Ethernet；アナログ入力12；12 Bit；6.40 GS/s（1,2,4アクティブ）、3.20 GS/s（6,8,10,12アクティブ）；2 GHz；メモリ（最大）：6x2 GSamples（6x8 オプション）

仕様

• 解像度：12 Bit（8 Bitモードおよび12 Bit packedモードあり）
• 最大サンプリングレート：最大10.0 GS/s（モデル依存）；その他 6.4 GS/s、3.2 GS/sのバリエーション
• アナログ帯域幅：最大3.0 GHz（3 GHzバリエーション）または最大2.0 GHz（6.4/3.2 GS/sバリエーション）
• チャンネル数：4、6、8、10、12（モデル依存）
• 入力レンジ：±200 mV～±2.5 V（4つの選択可能レンジ）
• 入力インピーダンス：50 Ω
• カップリング：DC
• 入力タイプ：Single-ended
• オンボードメモリ：基本 1/2 GSamples/チャンネル；オプションで4 GSamplesまたは8 GSamples/チャンネル
• トリガーモード：Window、re-arm、OR/ANDトリガー
• 同期：Internal Star-Hub（マルチモジュール同期）
• タイムスタンプ、複数録画モード、Block Averageオプション
• リモート制御：Ethernet / LXI（digitizerNETBOX device）
