渦巻状スプリングピン

ステンレス製軽量積載用プラスチック部品用

製品概要
プラスチック用軽量コイルスプリングピンは、プラスチック、アルミニウム、ダイカスト、セラミックなどの柔らかく、脆く、薄い材料での使用に特化して設計されたファスナーです。SPIROLは1948年にコイルスプリングピンを発明し、軽量、標準、重荷重の3種類を提供し、さまざまなホスト材料とアプリケーション要件に最適な強度、柔軟性、直径の組み合わせを提供します。これらのピンの衝撃吸収設計は、力と振動を緩和し、穴の損傷を防ぎ、組み立ての寿命を延ばします。

主な特徴と用途

• 柔らかく、脆く、薄い材料や、穴がエッジに近い場合に推奨されます。
• アライメントやアクスルアプリケーションなど、重大な負荷を受けないアセンブリに最適です。
• 挿入力が低いため、取り付けが簡単です。
• メートル法（ISO 8751、ASME B18.8.3M）およびインチ法（ASME B18.8.2）のサイズで利用可能です。
• メートル法の直径：1.5mmから8mm；インチ法の直径：.062"（1/16）から.312"（5/16）。
• 材料：高炭素鋼、302/304ニッケル（オーステナイト系）ステンレス鋼、420クロム（マルテンサイト系）ステンレス鋼。

アプリケーション例

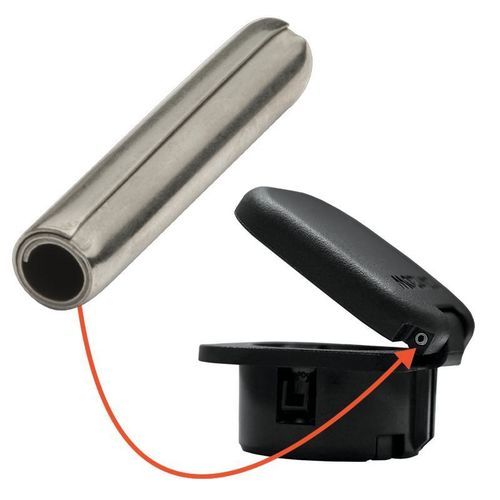

• ロック、ラッチ、プラスチックヒンジ、プラスチックアウトレットパワーカバーなど。
• 12V自動車用電源コンセント
• 自動車のドアハンドル
• 丸鋸刃ガード

ケーススタディ

• 外科用ホッチキスのトリガーピン：SPIROLのエンジニアは、プラスチックヨークのひび割れを防ぐために自己保持型トリガーピンを設計し、強度と柔軟性の完璧なバランス、簡単な取り付け、優れた保持力を確保しました。このソリューションは、外科用ホッチキスの機能と品質を向上させました。
• プラスチック保護収納ケースのヒンジピン：軽量コイルスプリングピンは、信頼性の低いバーブ付きソリッドピンに代わり、優れた保持力、取り付けの容易さ、自動供給システムとの互換性を提供しました。
• プラスチック燃料蒸発キャニスターの補強：ステンレス鋼の軽量コイルスプリングピンは、自己保持、耐腐食性、最大の蒸気流を可能にしながら、プラスチックチューブの損傷を防ぐために使用されました。

カスタマイズ可能なソリューション

• 標準提供に必要な直径、長さ、材料、仕上げがない場合、SPIROLは特定のアプリケーションニーズに対応するカスタムソリューションを提供できます。

インストール技術

• SPIROLは、手動機械からプロセス制御とエラープルーフオプションを備えた完全自動化作業セルまで、ピンインストール機器のフルレンジを提供し、組み立てのための完全統合ソリューションを提供します。

仕様

• 製品タイプ：軽量コイルスプリングピン
• 推奨材料：プラスチック、アルミニウム、ダイカスト、セラミック
• メートル法サイズ：1.5mmから8mm（ISO 8751、ASME B18.8.3M）
• インチ法サイズ：.062"（1/16）から.312"（5/16）（ASME B18.8.2）
• 材料：高炭素鋼、302/304オーステナイト系ステンレス鋼、420マルテンサイト系ステンレス鋼
• 用途：アライメント、アクスル、ヒンジ、ラッチ、電源コンセント、鋸刃ガード、医療機器、燃料キャニスター
• 特徴：衝撃吸収、振動減衰、簡単な取り付け、低挿入力、優れた保持力、自動供給用対称設計
